Trong các công trình cơ điện lạnh (HVAC&R), xây dựng công nghiệp và dân dụng, bảo ôn đóng vai trò vô cùng quan trọng nhằm đảm bảo hệ thống vận hành ổn định, tiết kiệm chi phí năng lượng và kéo dài tuổi thọ thiết bị. Việc hiểu rõ bản chất bảo ôn là gì, nguyên lý cản nhiệt, đặc tính kỹ thuật của các dòng vật liệu cũng như quy trình thi công đúng chuẩn sẽ giúp nhà thầu và kỹ sư tối ưu hóa hiệu quả cho toàn bộ dự án.

1. Khái Niệm Bảo Ôn cao su lưu hóa Và Vai Trò Trong Hệ Thống Cơ Điện Lạnh

1.1. Bảo ôn cao su lưu hóa là gì?

Bảo ôn cao su lưu hóa là vật liệu cách nhiệt được sản xuất từ cao su tổng hợp có cấu trúc ô kín, giúp hạn chế sự truyền nhiệt và ngăn ngừa hiện tượng đọng sương trên bề mặt đường ống. Sản phẩm thường được sử dụng để bọc các đường ống dẫn gas lạnh, nước lạnh Chiller và hệ thống ống gió điều hòa không khí, góp phần duy trì nhiệt độ ổn định, hạn chế thất thoát năng lượng và nâng cao hiệu quả vận hành của hệ thống HVAC.

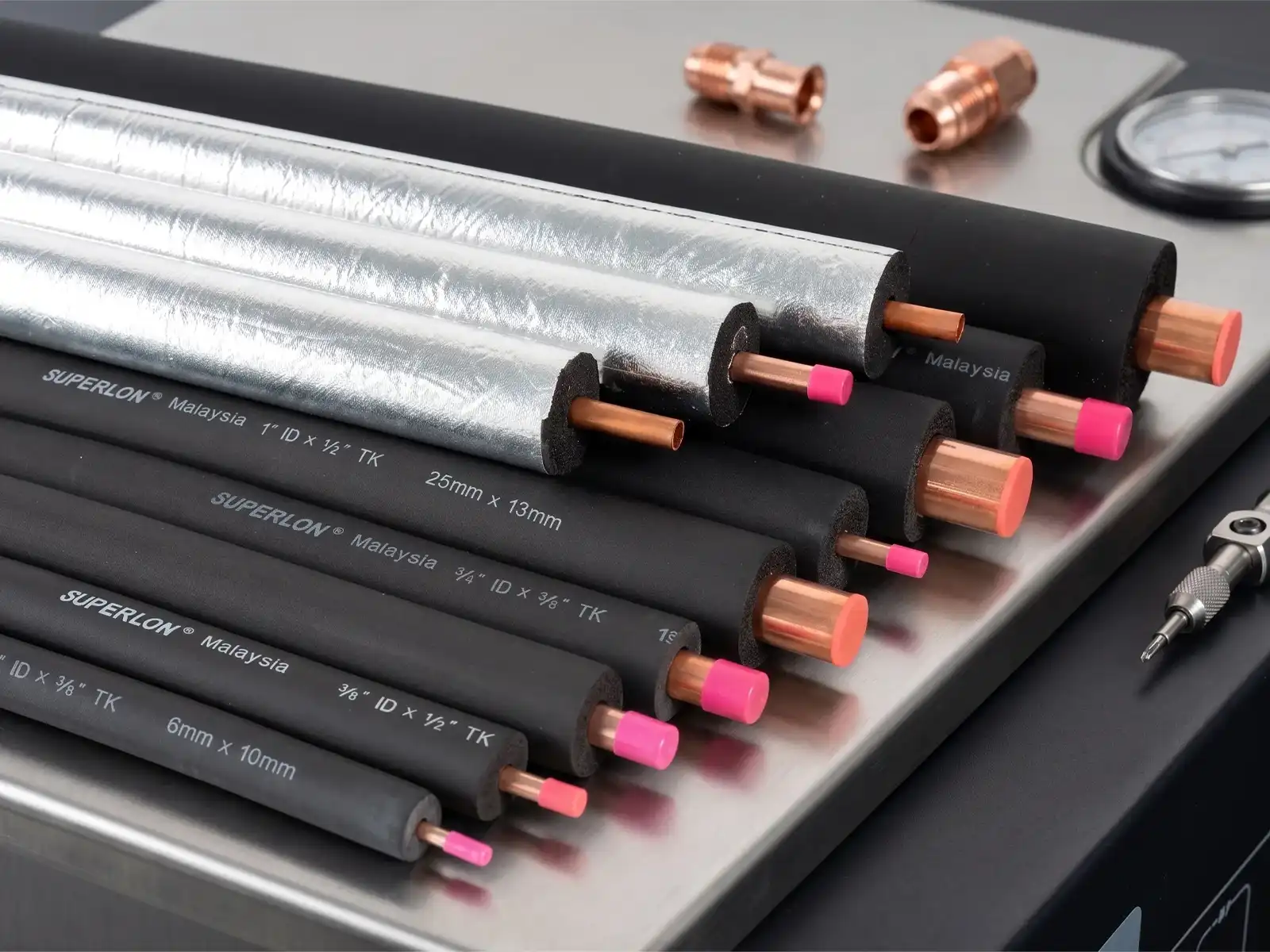

Bảo ôn

1.2. Vai trò cốt lõi của vật liệu bảo ôn

  • Ngăn ngừa hiện tượng đọng sương (ngưng tụ hơi nước): Khi nhiệt độ bề mặt ngoài của đường ống nước lạnh hoặc ống gas hạ xuống dưới nhiệt độ điểm sương của không khí, hơi nước sẽ bị ngưng tụ. Lớp bảo ôn giúp giữ cho nhiệt độ bề mặt bên ngoài luôn cao hơn nhiệt độ điểm sương, tránh gây rỉ nước làm hư hỏng trần nhà, sàn nhà và thiết bị.
  • Tối ưu hóa năng lượng tiêu thụ: Bảo ôn giảm thiểu sự thất thoát nhiệt trên toàn bộ tuyến ống, giúp máy nén Chiller và hệ thống điều hòa không phải hoạt động quá tải, từ đó tiết kiệm lượng lớn điện năng tiêu thụ.
  • Chống ăn mòn kim loại: Lớp bảo ôn ngăn chặn ẩm ướt và không khí tiếp xúc trực tiếp với bề mặt ống đồng, ống thép hay ống PVC, bảo vệ kết cấu khỏi tình trạng oxy hóa và han rỉ.
  • Cách âm và giảm tiếng ồn: Các dòng bảo ôn chuyên dụng có cấu trúc xốp còn có khả năng tiêu âm, giảm chấn động và tiếng ồn sinh ra do áp suất dòng chảy bên trong đường ống.

2. Cấu Trúc Ô Kín (Closed-Cell) – Yếu Tố Quyết Định Hiệu Quả Cách Nhiệt

Bảo ôn cao su lưu hóa được sản xuất dưới dạng vật liệu ô kín mang lại những ưu điểm vượt trội.

2.1. Hệ số kháng hơi nước vượt trội

Cấu trúc ô kín bao gồm vô số các ô bọt khí nhỏ li ti hoàn toàn khép kín và độc lập với nhau. Thiết kế này tạo ra một rào cản liên tục ngăn không cho phân tử nước và hơi ẩm xâm nhập vào bên trong. Hệ số kháng hơi nước của bảo ôn đạt từ 10,000 đến hơn 50,000, giúp vật liệu không cần đến lớp màng ngăn hơi nước phụ bổ sung trong hầu hết các điều kiện lắp đặt thông thường.

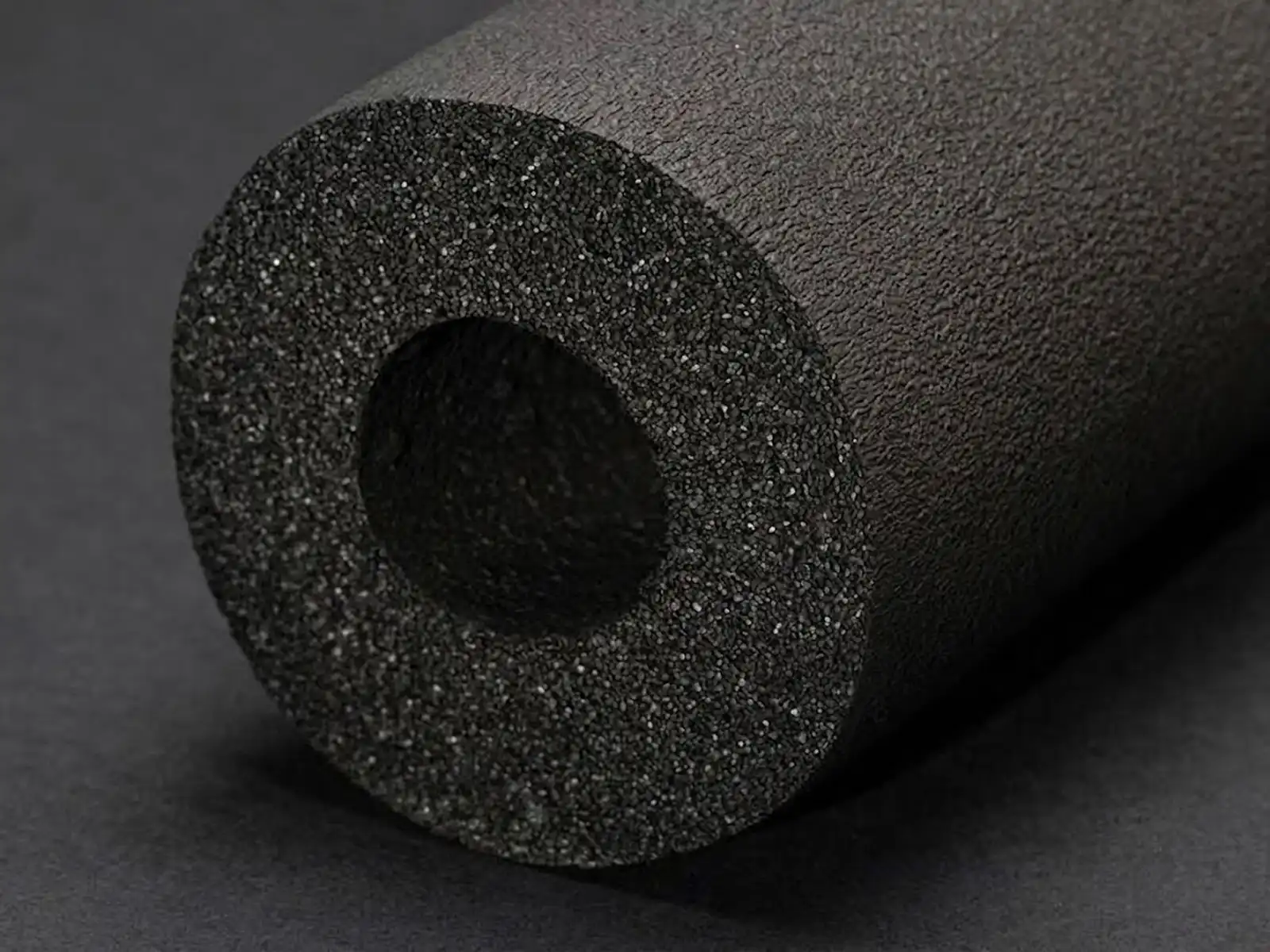

Cấu trúc ô kín bảo ôn

2.2. Duy trì hệ số dẫn nhiệt thấp và ổn định

Nhờ giữ lại lượng khí Nitơ hoặc không khí khô cố định trong từng tế bào xốp, hệ số dẫn nhiệt (K-value) của bảo ôn luôn duy trì ở mức rất thấp, trung bình từ 0.031 đến 0.036 W/m.K tại dải nhiệt độ từ 0°C đến 40°C. Khả năng giữ nhiệt độ này không bị suy giảm theo thời gian như các dạng vật liệu xốp cấu trúc hở.

2.3. Khả năng kháng nước tuyệt đối

Hệ số hấp thụ nước theo thể tích của vật liệu bảo ôn ô kín đạt mức cực thấp, dưới 0.1% đến 0.2%. Điều này đảm bảo bảo ôn không bị ngấm nước hay mục nát, duy trì tuổi thọ vận hành liên tục từ 10 năm trở lên.

2.4 Thân thiện với môi trường và sức khỏe

Ngoài ra, bảo ôn cách nhiệt còn phải đáp ứng các tiêu chuẩn khắt khe về môi trường và an toàn với sức khỏe người sử dụng. Đáp ứng được tiêu chuẩn của các công trình xanh.

Thông tin chi tiết sẽ được cung cấp trong bảng thông số kỹ thuật của từng sản phẩm. Để nhận tư vấn chi tiết về thông số kỹ thuật của sản phẩm anh chị có thể liên hệ với đội kỹ thuật của Hoàng Đạt để được hỗ trợ tốt nhất!

3. Phân Loại Vật Liệu Bảo Ôn Phổ Biến

Vật liệu bảo ôn trên thị trường được chia thành các dòng sản phẩm đa dạng nhằm đáp ứng chính xác từng khu vực thi công.

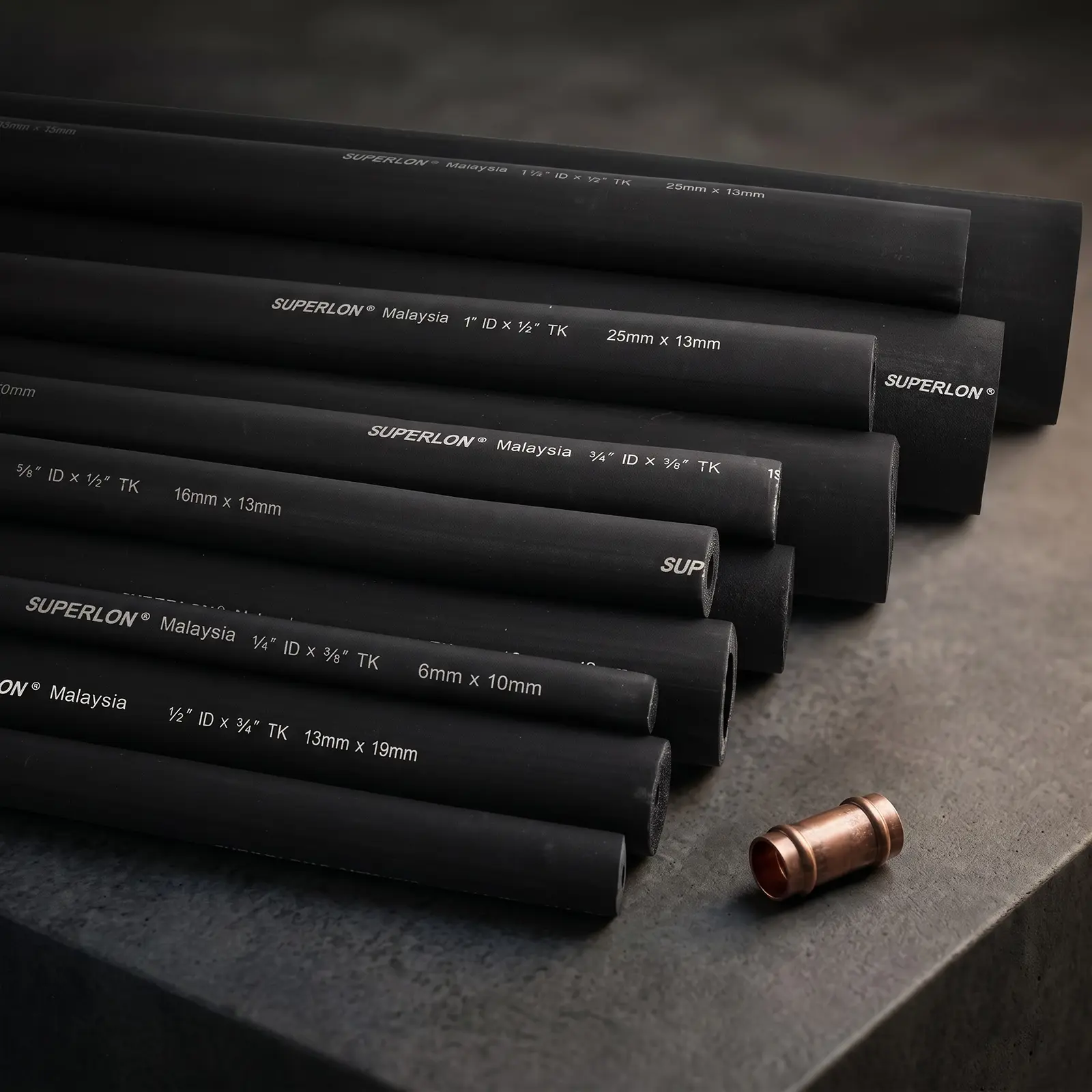

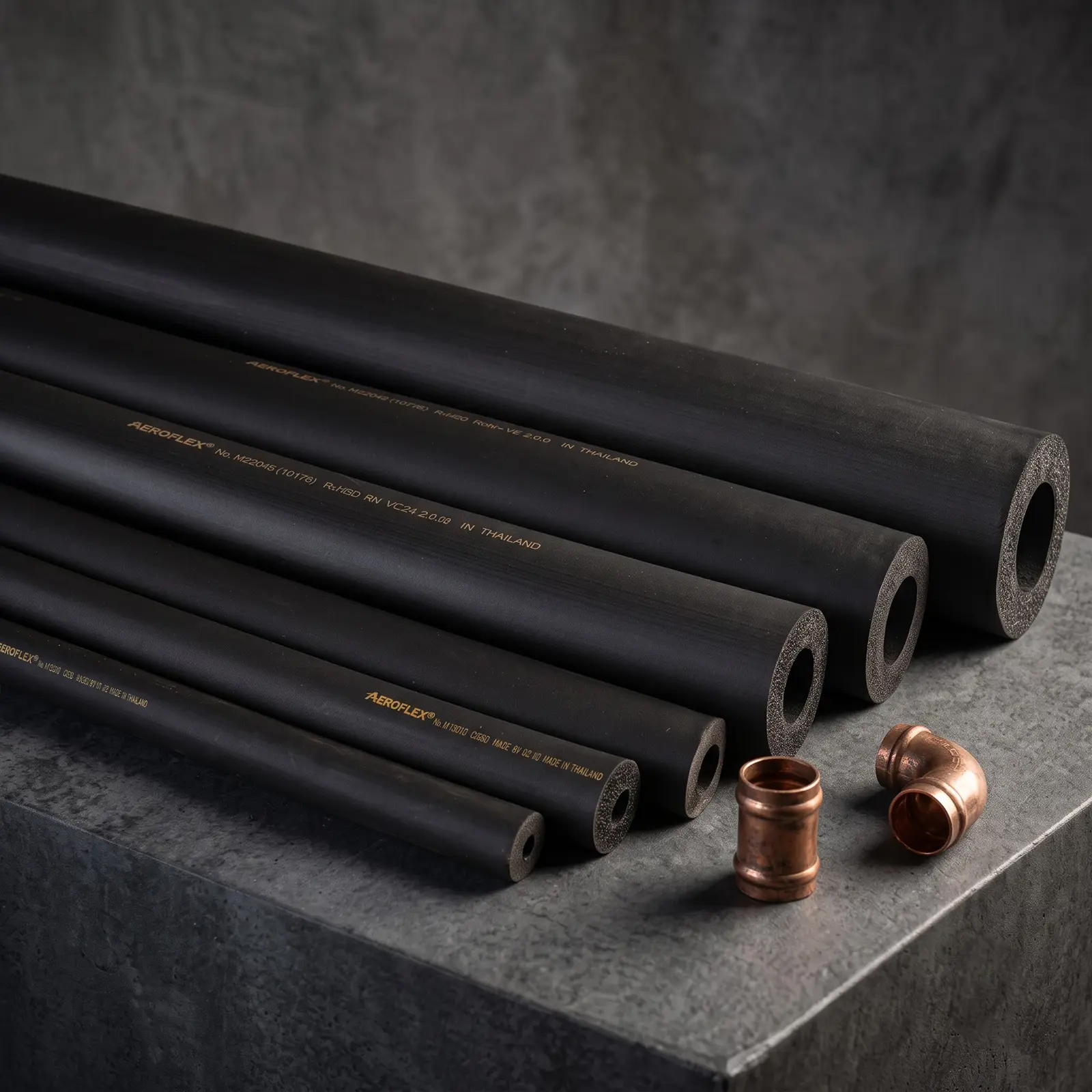

Ống bảo ôn (Insulation Tubing)

Sản phẩm được đúc sẵn dưới dạng hình ống tròn có chiều dài tiêu chuẩn 1.83m. Đường kính trong của ống bảo ôn được sản xuất tương ứng với các kích thước chuẩn của ống đồng, ống thép và ống PVC. Thân ống có độ dẻo dai cao, bên trong phủ lớp phấn láng mịn giúp quá trình lồng qua các đoạn ống bẻ cong diễn ra nhanh chóng.

Bảo ôn dạng ống

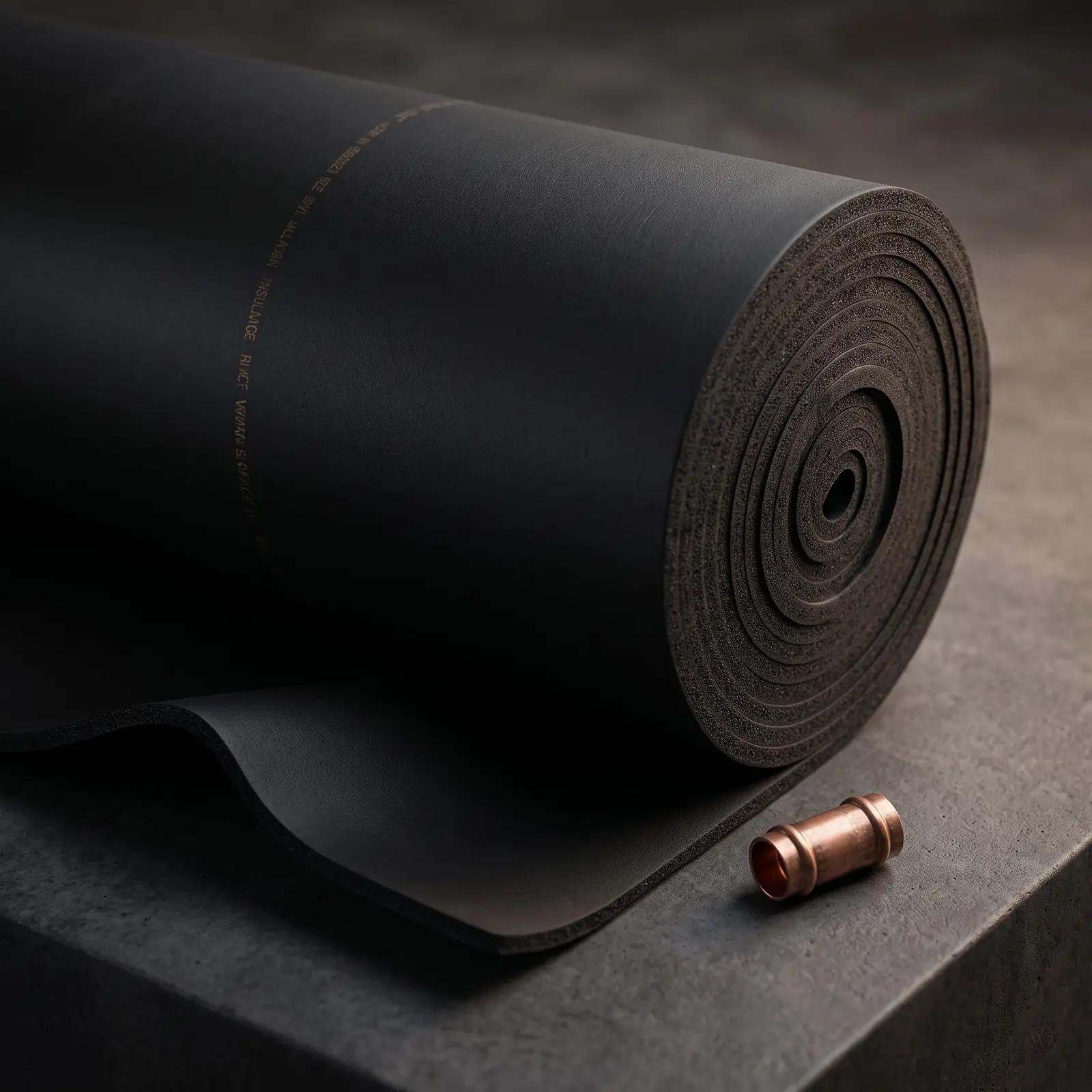

Tấm bảo ôn và bảo ôn dạng cuộn (Insulation Sheets & Rolls)

Sản phẩm tấm bảo ôn hoặc cuộn lớn có độ dày từ 3mm đến 51mm, chiều rộng từ 1m đến 1.4m. Các dạng bề mặt bao gồm: tấm trơn, tấm phủ keo tích hợp, tấm phủ màng nhôm bảo vệ hoặc tấm phủ vải chống cháy. Dạng tấm thường dùng để bọc các tuyến ống gió, bồn bể, thiết bị Chiller hoặc các đường ống kim loại có đường kính lớn.

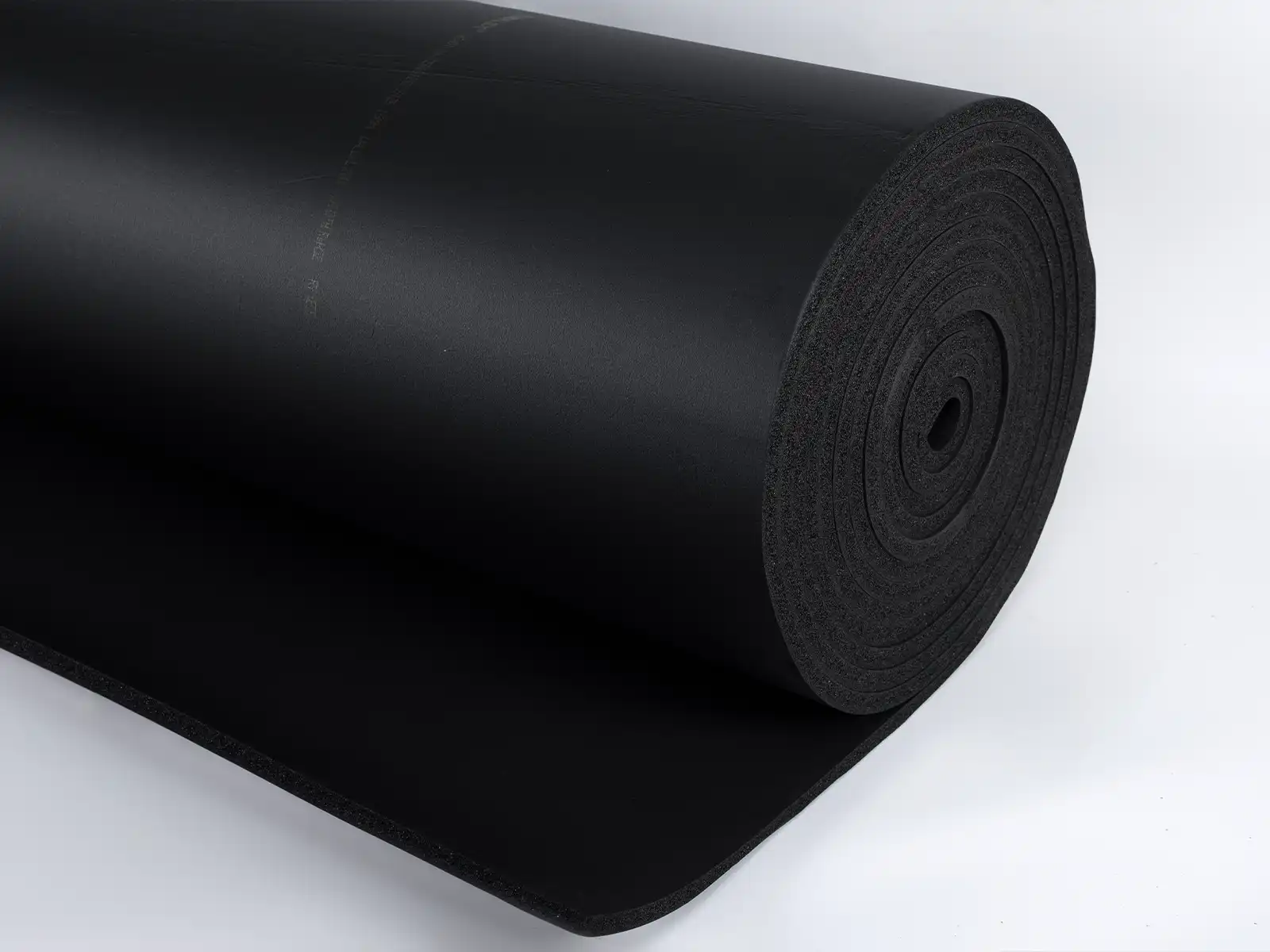

Bảo ôn dạng tấm

Xem thêm các sản phẩm tấm bảo ôn

Bảo ôn tiêu âm

Xốp tiêu âm có thiết kế đặc biệt dạng ô mở. Giải pháp này chuyên dùng để cách âm cho hệ thống cần tiêu tiếng ồn trong quá trình hoạt động. Bên cạnh đó, bảo ôn sọt trứng còn có khả năng ngăn thất thoát nhiệt, hạn chế ngưng tụ hơi nước.

So sánh gốc vật liệu: NBR và EPDM

Tiêu chí kỹ thuậtCao su lưu hóa NBR (Nitrile Rubber)Cao su tổng hợp EPDM (Ethylene Propylene)
Bản chất vật liệuCao su Nitrile Butadiene cấu trúc ô kínCao su tổng hợp EPDM không phân cực
Dải nhiệt độ làm việcTừ -50°C đến +105°C (tối đa 85°C trên mặt phẳng)Từ -57°C đến +125°C
Kháng UV và thời tiếtCần lớp phủ sơn UV hoặc bảo vệ khi dùng ngoài trờiKháng tia UV, ozone và thời tiết tự nhiên rất tốt
Ứng dụng tiêu biểuĐiều hòa không khí, đường ống Chiller, ống nước nóngHệ thống lạnh sâu, năng lượng mặt trời, ngoài trời
Thương hiệu đại diệnTaisei NBR, SuperlonAeroflex

4. Đánh Giá Các Thương Hiệu Bảo Ôn Uy Tín Hàng Đầu

Cơ điện lạnh Hoàng Đạt phân phối các thương hiệu bảo ôn uy tín trong và ngoài nước:

4.1. Bảo ôn Taisei (Taisei NBR)

Taisei là thương hiệu vật liệu bảo ôn cao cấp ứng dụng công nghệ "Tạo bọt gel" tiên tiến. Thương hiệu hướng tới sản phẩm chất lượng mà vẫn đảm bảo mức giá cạnh tranh.

Các phân khúc sản phẩm tiêu biểu gồm:

  • Bảo ôn Taisei: Cấu trúc ô kín hoàn chỉnh, hiệu suất cản nhiệt cao, chuyên dùng cho hệ thống HVAC, đường ống nước nóng/lạnh.
  • Taisei Sound IE: Tấm cách âm cao su NBR dạng sọt trứng lồi lõm, chuyên dùng giảm rung và triệt tiêu tiếng ồn cho phòng máy và ống gió.

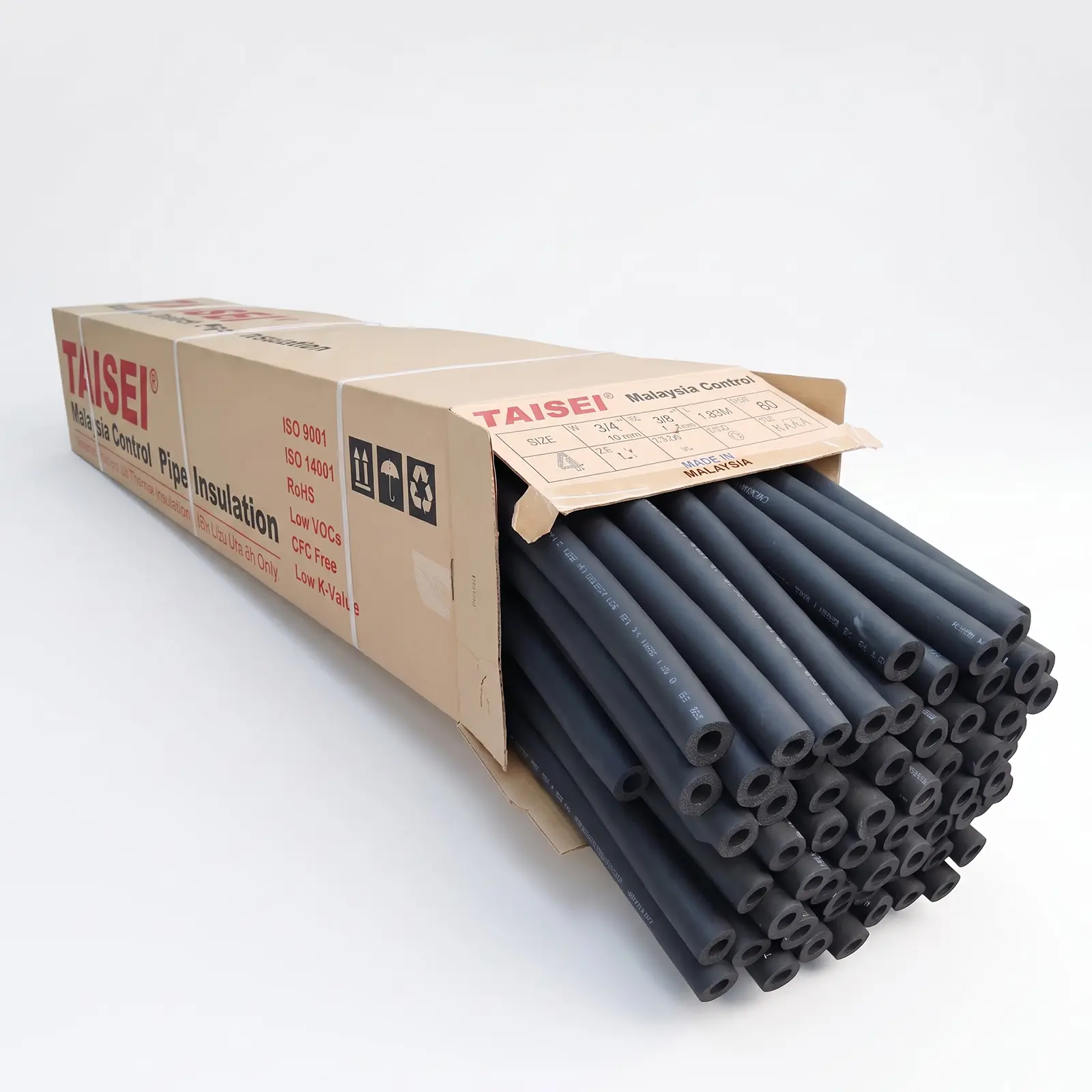

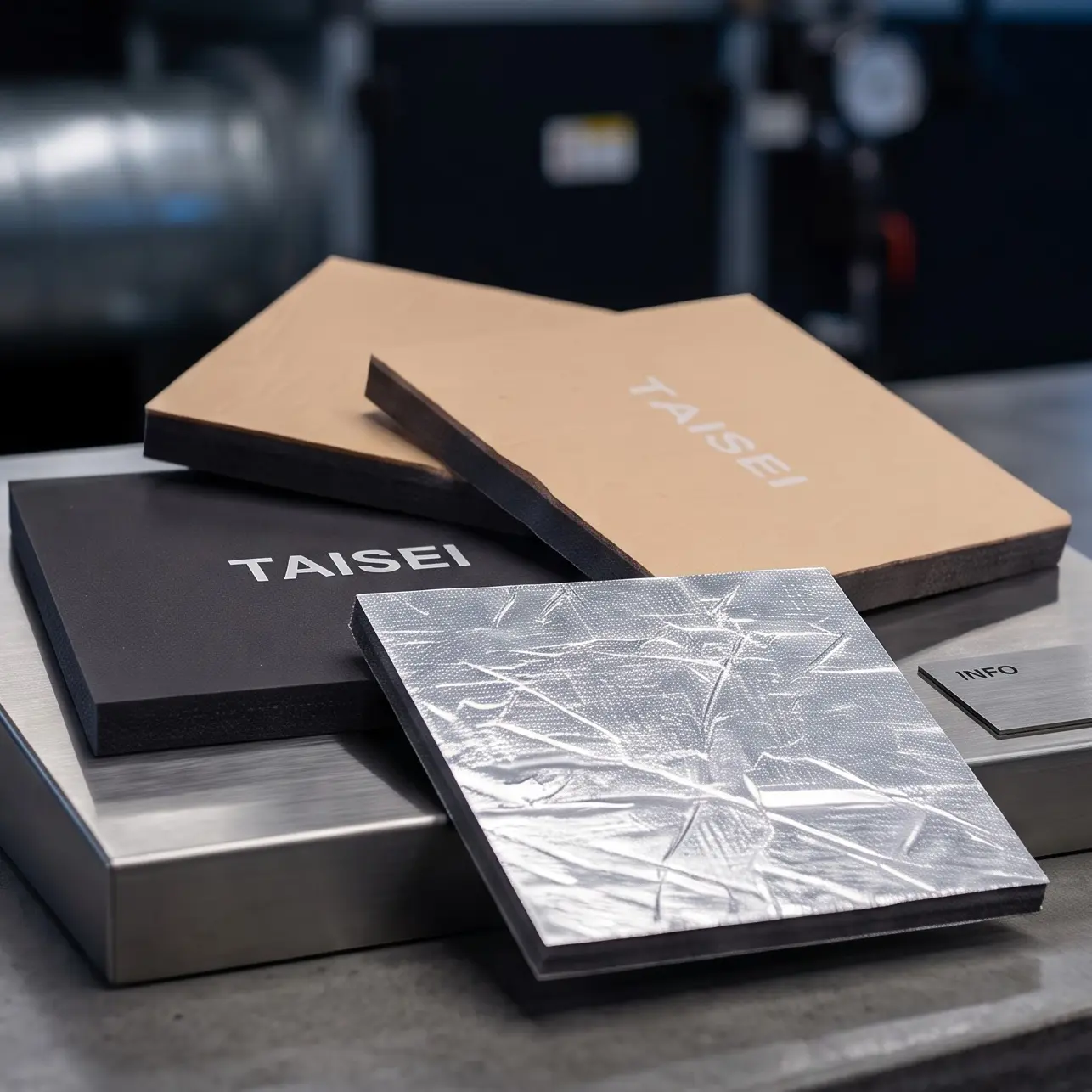

Bảo ôn Taisei

Ngoài ra, Taisei còn cung cấp hệ sinh thái vật tư đầy đủ. Mang đến giải pháp đồng bộ cho hệ thống.

4.2. Bảo ôn Superlon

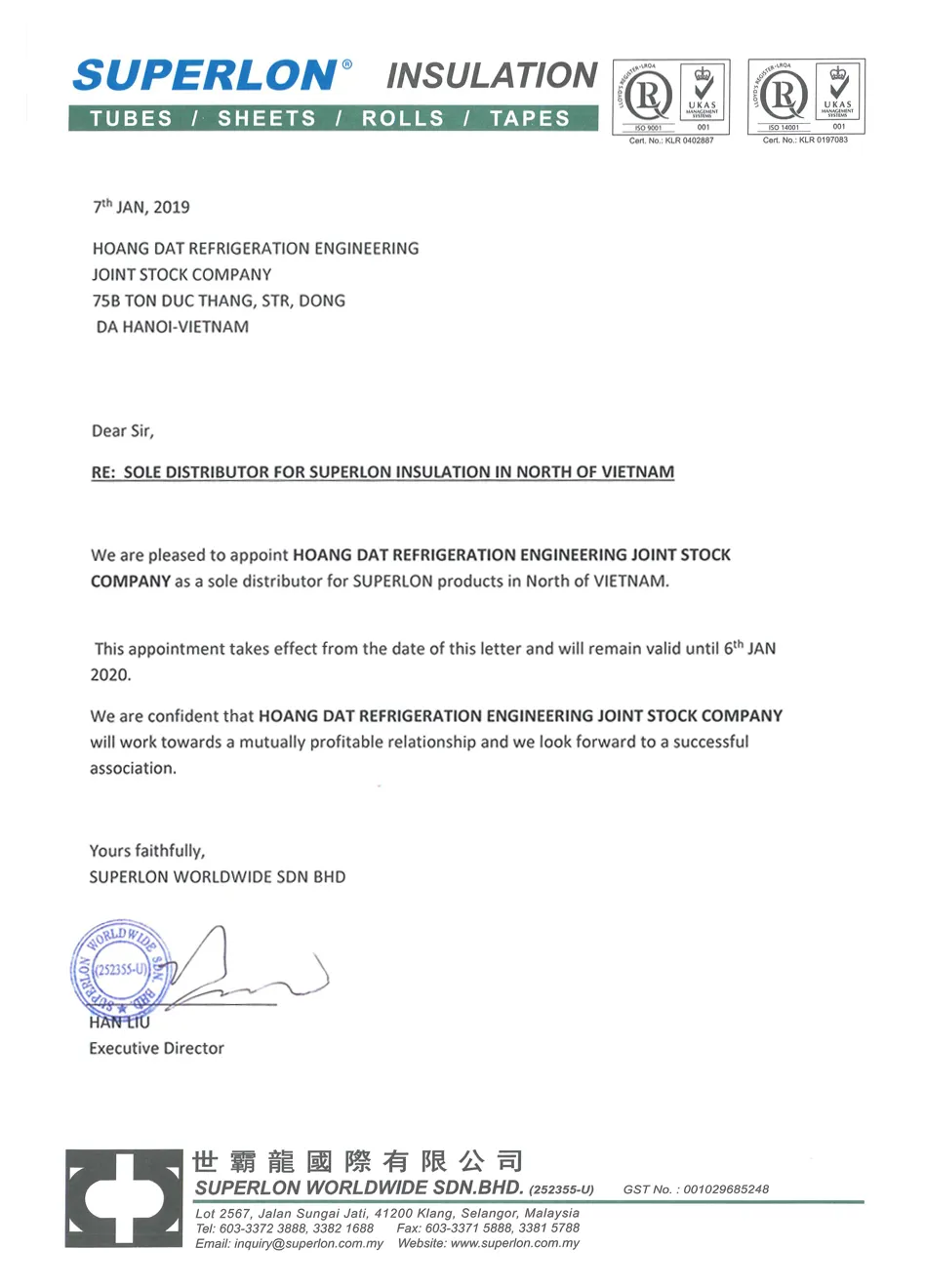

Superlon là thương hiệu bảo ôn gốc NBR đến từ Malaysia. Hoàng Đạt tự hào là nhà phân phối đại diện của bảo ôn Superlon tại miền Bắc. Với gần 30 năm có mặt tại Việt Nam, bảo ôn Superlon được tin dùng trong nhiều công trình lớn với những ưu điểm vượt trội như:

  • Sản phẩm có bề mặt mịn màng, tính thẩm mỹ cao, độ dẻo dai giúp cắt dán thi công dễ dàng.
  • Đạt các chứng nhận uy tín quốc tế về chất lượng sản phẩm, độ thân thiện với môi trường.
  • Không chứa CFC, HCFC, chỉ số ODP và GWP bằng 0, hoàn toàn thân thiện với môi trường.

Hoàng Đạt đang phân phối hai dòng bảo ôn Superlon chính là dòng Class 0 và Class 1. Đáp ứng yêu cầu chống cháy của các hệ thống khác nhau.

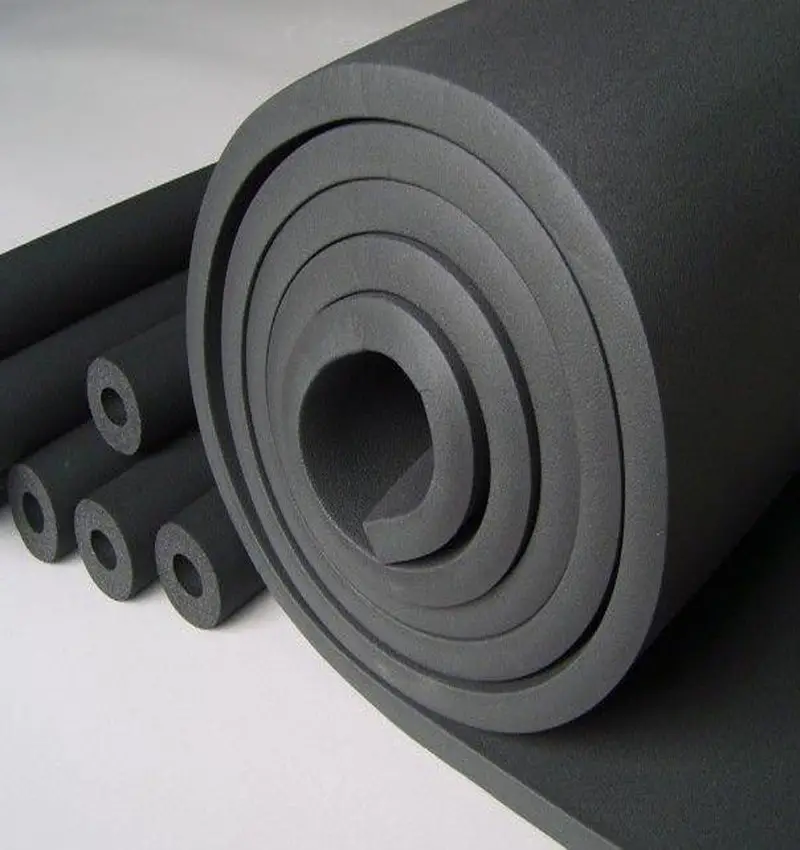

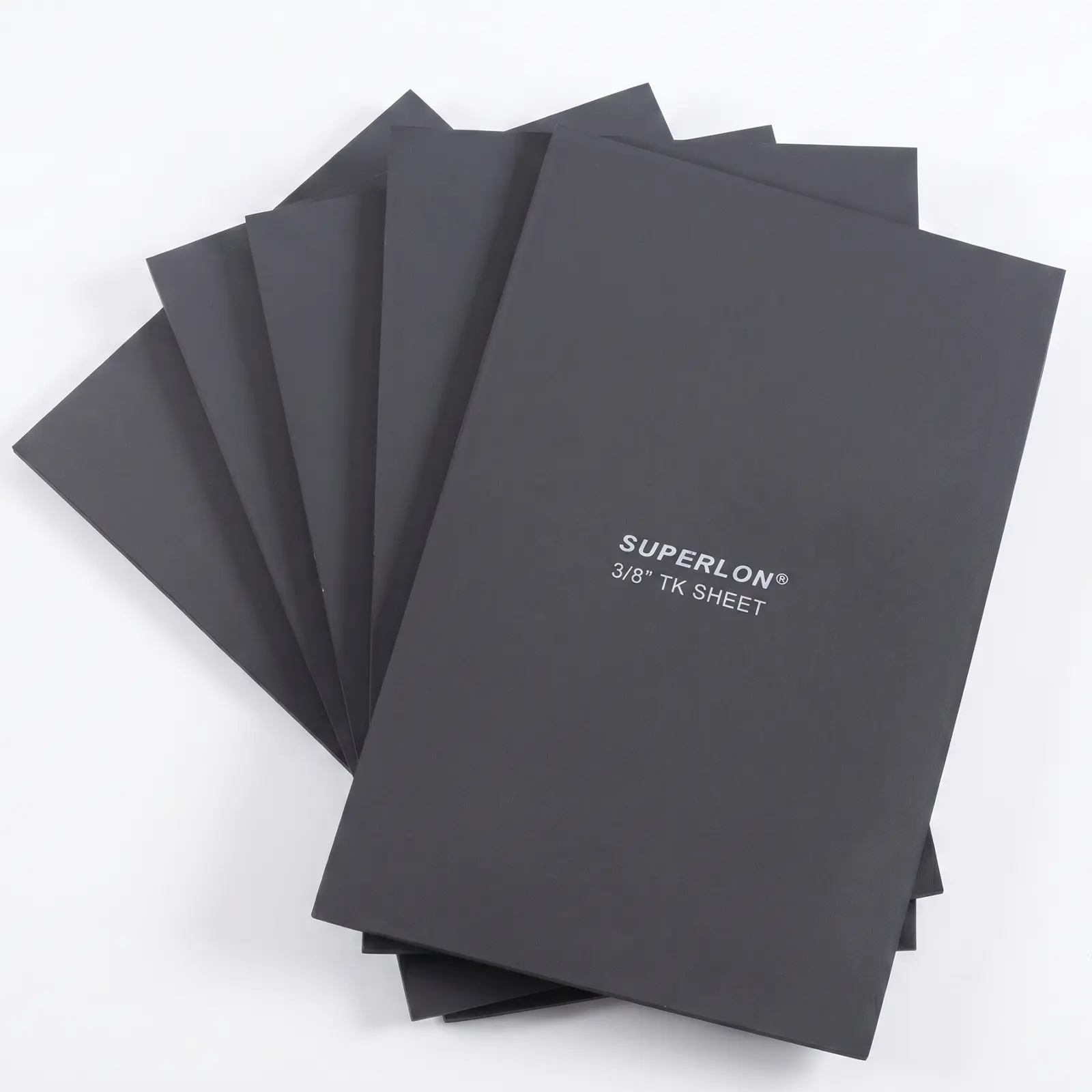

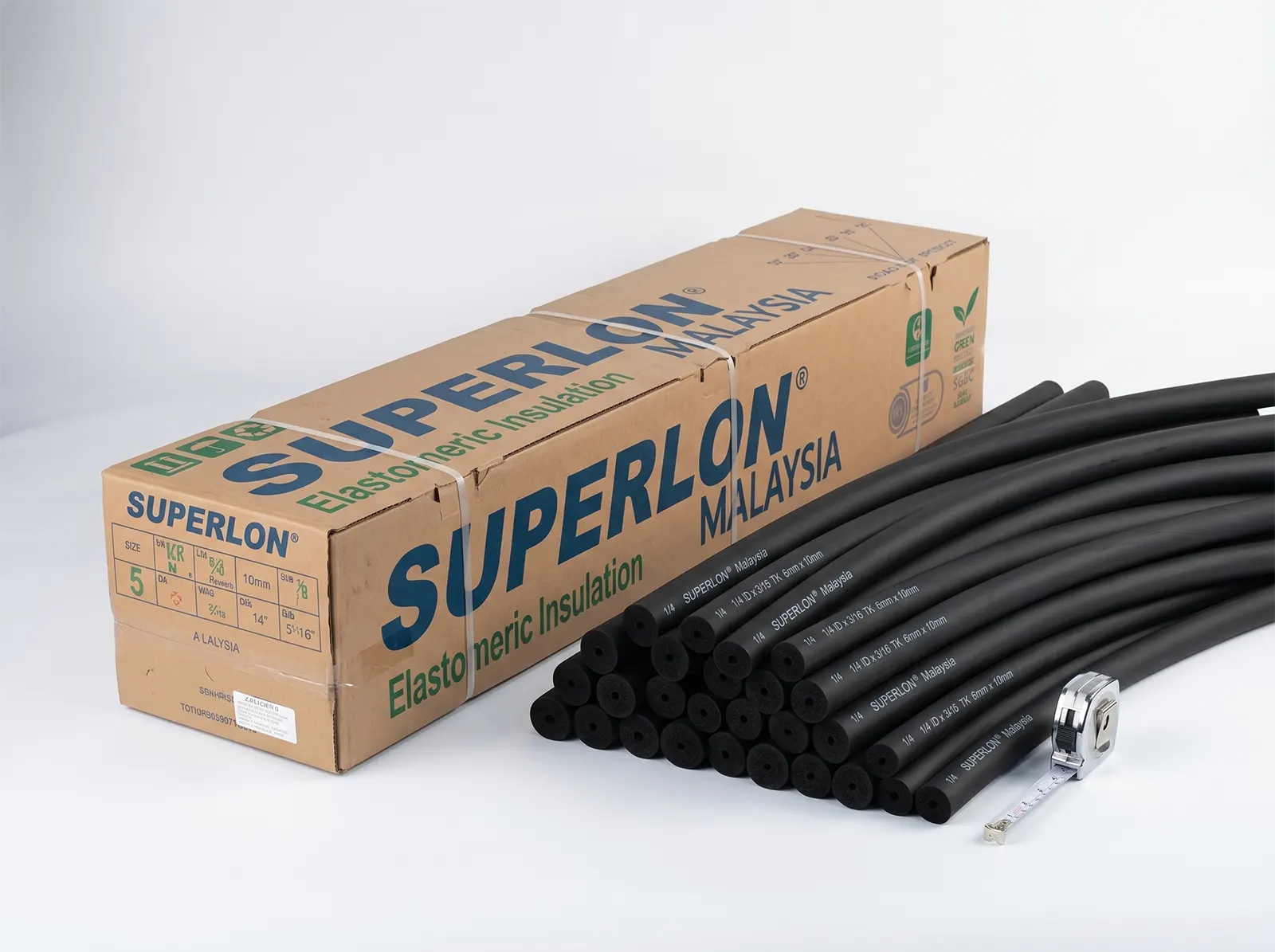

Bảo ôn Superlon

4.3. Bảo ôn Aeroflex (EPDM Elastomeric)

Aeroflex là thương hiệu bảo ôn cao su tổng hợp EPDM nổi tiếng sản xuất tại Thái Lan. Thương hiệu ở tầm phân khúc cao cấp hơn so với bảo ôn Superlon. Gốc vật liệu đặc biệt mang đến nhiều ưu điểm vượt trội:

  • Bản chất polymer không phân cực giúp Aeroflex có khả năng chống thấm nước tuyệt đối và chống lại tác động của tia cực tím cũng như ozone ngoài trời.
  • Dải nhiệt độ vận hành rộng từ -57°C đến +125°C, không bị nứt gãy hay lão hóa bề mặt sau thời gian dài sử dụng.

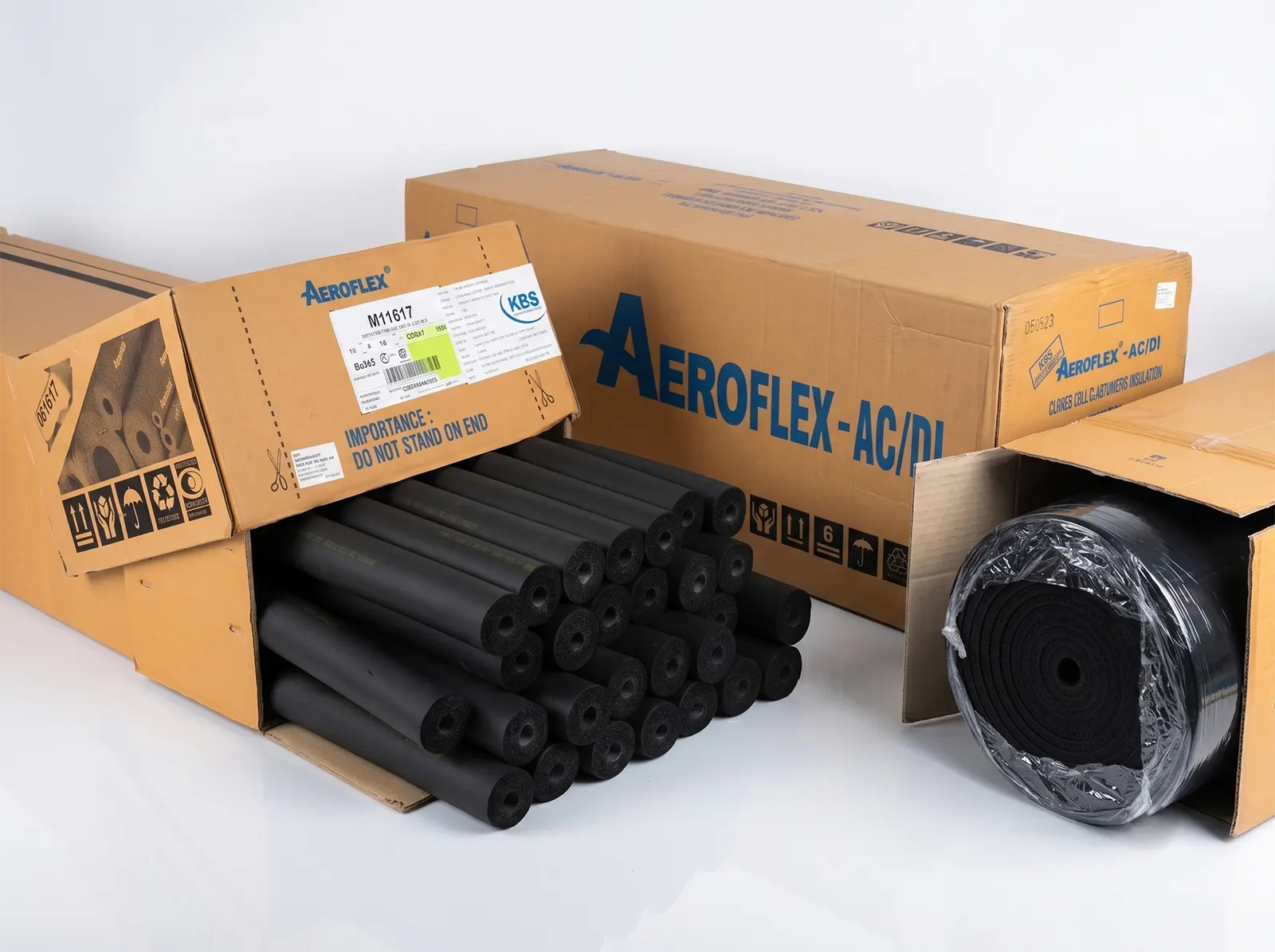

Bảo ôn Aeroflex

Xem thêm các sản phẩm bảo ôn Aeroflex

5. Các Tiêu Chuẩn Chống Cháy Và An Toàn Môi Trường

Một vật liệu bảo ôn chất lượng phải trải qua các thử nghiệm nghiêm ngặt về cháy nổ và sức khỏe con người.

5.1. Tiêu chuẩn chống cháy hàng đầu

  • BS 476 Part 6 & Part 7 (Class 0 / Class 1): Tiêu chuẩn đánh giá chỉ số lan truyền lửa và tổng chỉ số phát triển nhiệt của Anh Quốc.
  • UL 94 (Class V-0): Tiêu chuẩn kiểm định tính chất tự dập tắt lửa, không gây cháy lan, không cháy nhỏ giọt.
  • ASTM E84: Đánh giá chỉ số cháy lan (dưới 25) và chỉ số phát triển khói (dưới 50).
  • FM Approvals: Chứng nhận an toàn cao nhất khẳng định vật liệu không làm gia tăng nguy cơ hỏa hoạn trong các tòa nhà công nghiệp.

5.2. An toàn sức khỏe và tiêu chuẩn công trình xanh

  • Không chứa bụi sợi (Dust & Fibre Free): Bảo ôn cao su lưu hóa không sinh ra các hạt sợi mịn như bông thủy tinh hay bông khoáng, không gây kích ứng hay ngứa da cho công nhân thi công và người sử dụng.
  • Hợp chất hữu cơ dễ bay hơi thấp (Low VOCs): Tuân thủ các tiêu chuẩn RoHS, REACH, ISO 16000, đảm bảo chất lượng không khí trong lành cho công trình xanh.
  • Không chứa chất gây ung thư Formaldehydehyde
  • Độc tính khói thấp
  • Không tăng trưởng nấm
  • Tăng trưởng vi khuẩn không đáng kể

Mỗi thông số đều được thể hiện cụ thể trong bảng thông số kỹ thuật của sản phẩm. Quý Đối tác - Khách hàng cần tư vấn chi tiết về thông số kỹ thuật vui lòng liên hệ Hoàng Đạt để được hỗ trợ tốt nhất!

Mỗi thương hiệu bảo ôn sẽ có ưu điểm, thế mạnh riêng phù hợp cho những dự án khác nhau

Cần nhận tư vấn giải pháp bảo ôn phù hợp nhất theo yêu cầu kỹ thuật, Quý Khách hàng - Quý Đối tác có thể liên hệ với đội ngũ kỹ thuật của Hoàng Đạt. Liên hệ ngay để nhận tư vấn tận tình và báo giá tốt nhất theo khối lượng.

6. Hướng Dẫn Kỹ Thuật Thi Công Lắp Đặt Bảo Ôn Chuẩn

Thi công đúng kỹ thuật là yếu tố quyết định giúp bảo ôn phát huy trọn vẹn khả năng cách nhiệt và chống đọng sương.

6.1. 5 yếu tố xác định độ dày bảo ôn phù hợp

Trước khi thi công, độ dày bảo ôn cần được tính toán chính xác dựa trên 5 thông số môi trường:

  1. Nhiệt độ môi trường xung quanh.
  2. Độ ẩm tương đối của không khí.
  3. Kích thước đường kính ngoài của đường ống.
  4. Nhiệt độ vận hành của dung môi trong ống.
  5. Dạng dung môi lưu chuyển (gas lạnh, nước lạnh, nước nóng hay hơi).

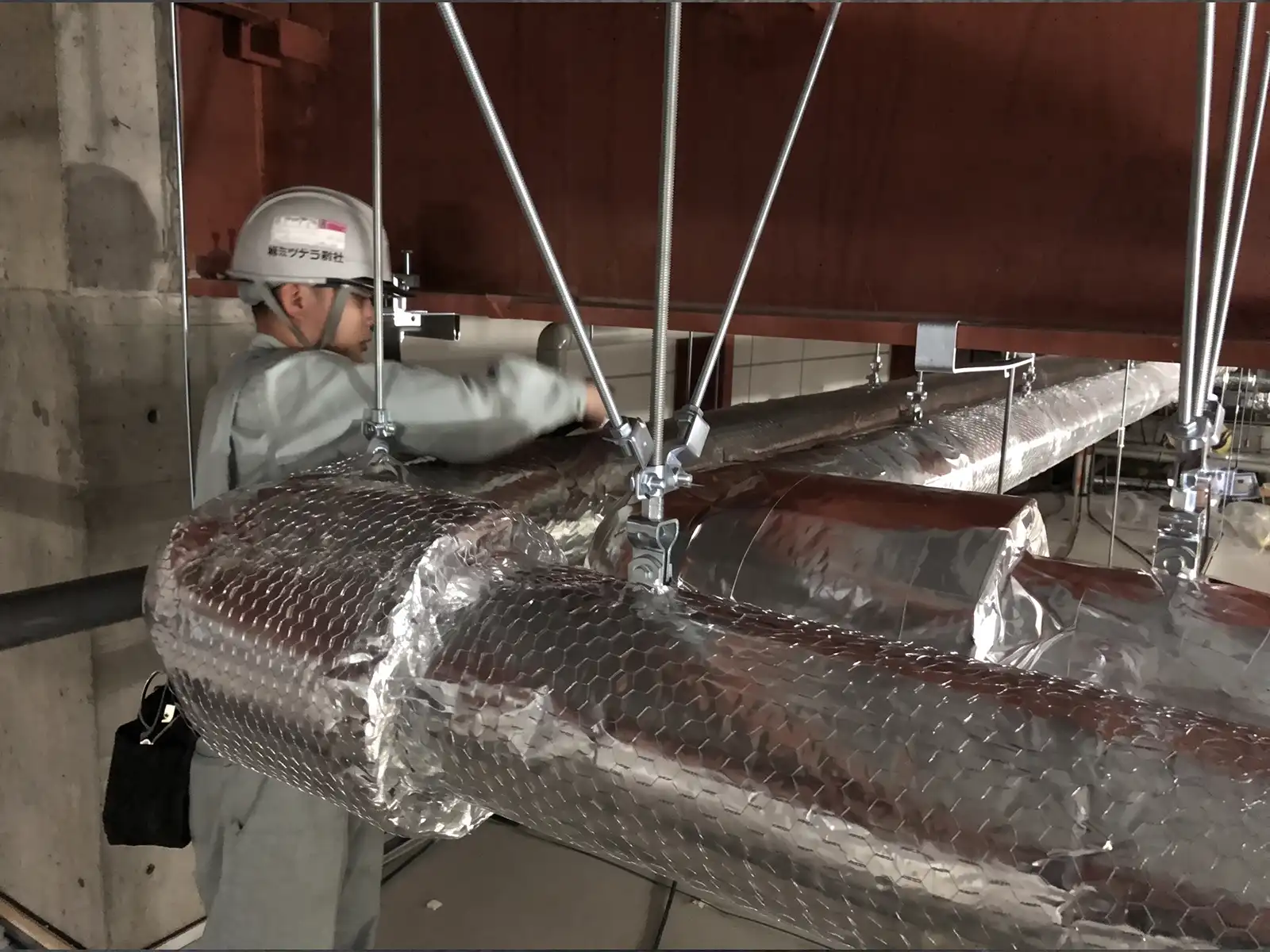

Thi công bảo ôn

6.2. Nguyên tắc thi công bảo ôn dạng ống

  • Không lồng hai ống đồng vào chung một ống bảo ôn: Việc nhét chung hai ống đồng vào cùng một ống xốp sẽ tạo ra ma sát gây hư hại bề mặt ống, đồng thời làm giảm độ dày cách nhiệt ở điểm tiếp xúc, dẫn đến hiện tượng đọng sương và chảy nước.
  • Quét keo dán chuyên dụng lên mối nối: Khi rạch dọc ống bảo ôn để bọc cho đường ống hiện hữu, cần quét một lớp keo mỏng lên cả hai mép rạch và đầu nối, chờ từ 3 đến 5 phút cho keo khô se rồi mới ép chặt lại.
  • Sử dụng băng keo bọt (Foam Tape) đúng cách: Quấn băng keo bọt lên các mối nối với độ phủ đè 50% bề rộng băng keo. Lưu ý tuyệt đối không được kéo căng băng keo bọt trong quá trình quấn.
  • Lắp đặt nhiều lớp lệch mấu nối: Khi cần bọc bảo ôn độ dày lớn bằng hai lớp, phải đảm bảo các đường rạch dọc và mấu nối đối đầu của lớp bên ngoài không trùng với lớp bên trong.

6.3. Nguyên tắc thi công bảo ôn dạng tấm

  • Cắt dư một phần kích thước: Luôn cắt tấm bảo ôn rộng hơn kích thước đo thực tế một khoảng nhỏ để khi dán, các mép cao su ép kín khít mà không bị co kéo.
  • Quét keo phủ hai bề mặt: Quét keo dán chuyên dụng lên cả mặt trong của tấm bảo ôn và bề mặt kim loại cần cách nhiệt để tạo liên kết dính toàn diện.

Hoàng Đạt – Đối tác cung ứng bảo ôn cho các công trình HVAC

Với danh mục bảo ôn từ Taisei, Superlon và Aeroflex, Hoàng Đạt hướng đến việc cung cấp giải pháp vật tư phù hợp cho nhiều nhu cầu thi công cơ điện lạnh. Chúng tôi chú trọng hỗ trợ khách hàng lựa chọn sản phẩm theo yêu cầu thực tế, đồng thời cung cấp thông tin kỹ thuật cần thiết trong quá trình triển khai dự án.

  • Đa dạng giải pháp, đáp ứng nhu cầu của mọi dự án
  • Tư vấn giải pháp tối ưu nhất phù hợp với yêu cầu kỹ thuật
  • Số lượng tồn kho lớn, đáp ứng đúng tiến độ dự án.
  • Đội ngũ kỹ thuật chuyên nghiệp, tận tình. Đồng hành xuyên suốt cùng dự án
  • Mức giá cạnh tranh

Liên hệ Hoàng Đạt ngay hôm nay để được tư vấn lựa chọn bảo ôn theo đường kính, độ dày và điều kiện vận hành của hệ thống. Hoàng Đạt sẵn sàng đồng hành cùng Chủ đầu tư, đơn vị tư vấn thiết kế và Nhà thầu M&E trong việc lựa chọn vật tư phù hợp cho từng công trình.

Xem thêm
Rút gọn

Câu hỏi thường gặp

Tác dụng chính của vật liệu bảo ôn là gì?

Vật liệu bảo ôn có vai trò chủ đạo trong việc ngăn ngừa thất thoát nhiệt, tiết kiệm năng lượng tiêu thụ, và chống hiện tượng đọng sương (ngưng tụ hơi nước) trên bề mặt các đường ống

Cấu trúc ô kín (closed-cell structure) của bảo ôn mang lại ưu điểm gì?

Cấu trúc ô kín hoạt động như một rào cản hơi nước và lớp chống thấm hiệu quả, giúp vật liệu duy trì hệ số dẫn nhiệt thấp ổn định và ngăn không cho độ ẩm xâm nhập vào bên trong

Cần căn cứ vào những tiêu chí nào để lựa chọn độ dày bảo ôn phù hợp?

Độ dày của bảo ôn cần được tính toán và lựa chọn dựa trên 5 tiêu chí chính: nhiệt độ phòng, độ ẩm môi trường xung quanh, kích thước đường kính ngoài của ống, nhiệt độ đường ống, và loại dung môi lưu chuyển bên trong hệ thống

Vì sao bảo ôn làm từ cao su lưu hóa gốc EPDM lại có độ bền vượt trội khi lắp đặt ngoài trời?

Vật liệu gốc EPDM sở hữu khả năng kháng tia cực tím (UV), kháng khí ozone và chống chịu thời tiết cực tốt, giúp ngăn chặn tình trạng nứt gãy và lão hóa vật liệu dưới tác động trực tiếp của ánh nắng

Lắp đặt sai kỹ thuật như nhét chung hai ống đồng vào cùng một ống bảo ôn sẽ gây ra tác hại gì?

Việc này dễ làm trầy xước và hỏng ống đồng do ma sát cọ xát trực tiếp, đồng thời việc kẹp bọc quá chặt làm giảm độ dày cách nhiệt thiết kế, dẫn đến hiện tượng đọng sương và rỉ nước.
