Ống đồng

Trong các hệ thống điều hòa không khí, nhiệt lạnh công nghiệp và truyền dẫn khí y tế, ống đồng đóng vai trò là "mạch máu" quan trọng bậc nhất. Lựa chọn loại ống đồng chất lượng không chỉ đảm bảo độ bền cho toàn bộ hệ thống mà còn ảnh hưởng trực tiếp đến hiệu suất trao đổi nhiệt, mức tiêu thụ điện năng và sự an toàn khi vận hành với các dòng gas lạnh áp suất cao.

Vậy ống đồng đạt chuẩn kỹ thuật có những đặc tính gì? Bảng quy cách và các tiêu chuẩn quốc tế hiện nay ra sao? Hãy cùng chuyên gia bóc tách chi tiết qua bài viết dưới đây.

1. Ống Đồng Là Gì? Đặc Tính Kỹ Thuật Và Ứng Dụng Thực Tế

1.1 Định nghĩa & Mác nguyên liệu đồng

Ống đồng ngành lạnh là dòng ống kim loại chuyên dụng được sản xuất từ nguyên liệu đồng tinh khiết hàm lượng cực cao, đạt > 99.9% Cu. Hàm lượng Phosphor (P) trong hợp kim được kiểm soát chặt chẽ trong khoảng 0.015% - 0.04% để tối ưu hóa khả năng khử oxy và tăng độ bền. Các sản phẩm ống đồng chất lượng cao trên thị trường hiện nay được chế tạo từ các mác nguyên liệu đạt tiêu chuẩn quốc tế khắt khe:

• C1220T: Mác đồng tiêu chuẩn JIS (Nhật Bản).
• C12200: Mác đồng tiêu chuẩn ASTM (Hoa Kỳ) và AS/NZS (Úc).
• Cu-DHP / CW024A: Mác đồng tiêu chuẩn Châu Âu.

1.2 Đặc tính kỹ thuật nổi bật

So với các chất liệu kim loại khác như thép hay inox, ống đồng sở hữu những đặc tính cơ - lý vượt trội:

• Khả năng dẫn nhiệt vượt trội: Giúp quá trình trao đổi nhiệt diễn ra nhanh chóng, tăng hiệu suất làm lạnh/sưởi ấm.
• Tính chất cơ học ổn định: Hoạt động bền bỉ trong phạm vi nhiệt độ làm việc rộng.
• Bề mặt trong lòng ống siêu sạch & mịn: Bề mặt trong có độ tinh khiết cao, mịn giúp giảm ma sát, tăng tốc độ lưu thông của môi chất lạnh và hạn chế tối đa dư lượng cặn bẩn.
• Dễ uốn dẻo và thi công: Nhờ đặc tính dẻo dai kết hợp công nghệ ủ tiên tiến, ống đồng rất dễ uốn cong, định hình lạnh và hàn nối bằng các công cụ cầm tay đơn giản. Khác biệt lớn với ống thép hay inox vốn cứng hơn, đòi hỏi phải khoan cắt, hàn nối phức tạp.
• Đa dạng độ dày, kích thước, tương thích với nhiều loại môi chất. Kể cả những dòng gas thế hệ mới có áp suất cao như: R32, R410A, R134a, R407C.

1.3 Ứng dụng thực tế

Với những ưu điểm trên, ống đồng được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật:

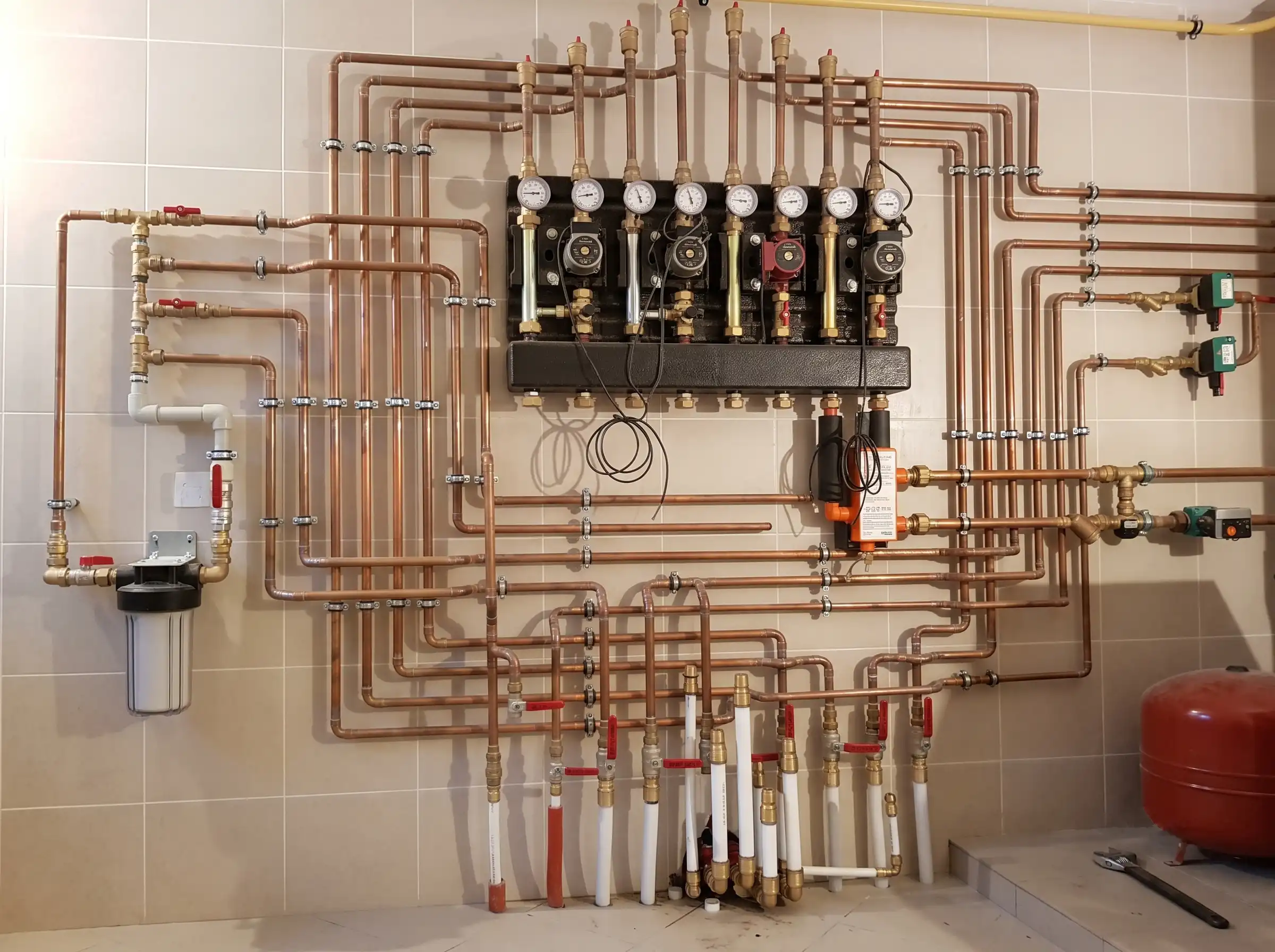

1. Ngành nhiệt lạnh & Điều hòa (HVAC): Làm ống dẫn môi chất lạnh, dàn trao đổi nhiệt cho máy lạnh dân dụng, hệ thống VRV/VRF, tủ lạnh, kho lạnh.
2. Ngành Y tế: Thi công hệ thống đường ống dẫn khí y tế sạch (O2, khí nén, chân không). Đối với đường ống đồng ứng dụng trong lĩnh vực y tế yêu cầu đường ống đồng phải đáp ứng độ sạch lòng ống theo tiêu chuẩn quốc tế.
3. Công nghiệp & Xây dựng: Hệ thống cấp thoát nước, truyền dẫn nhiên liệu, khí đốt, đóng tàu và linh kiện điện tử.

2. Phân Loại Các Dạng Ống Đồng Phổ Biến Trên Thị Trường

Trên thị trường hiện nay, ống đồng ngành lạnh được chế tạo dưới nhiều hình dạng và quy cách khác nhau nhằm tối ưu hóa cho từng mục đích thi công. Dựa trên hình dáng kỹ thuật và phương thức đóng gói, ống đồng được chia thành 5 dòng sản phẩm chính sau:

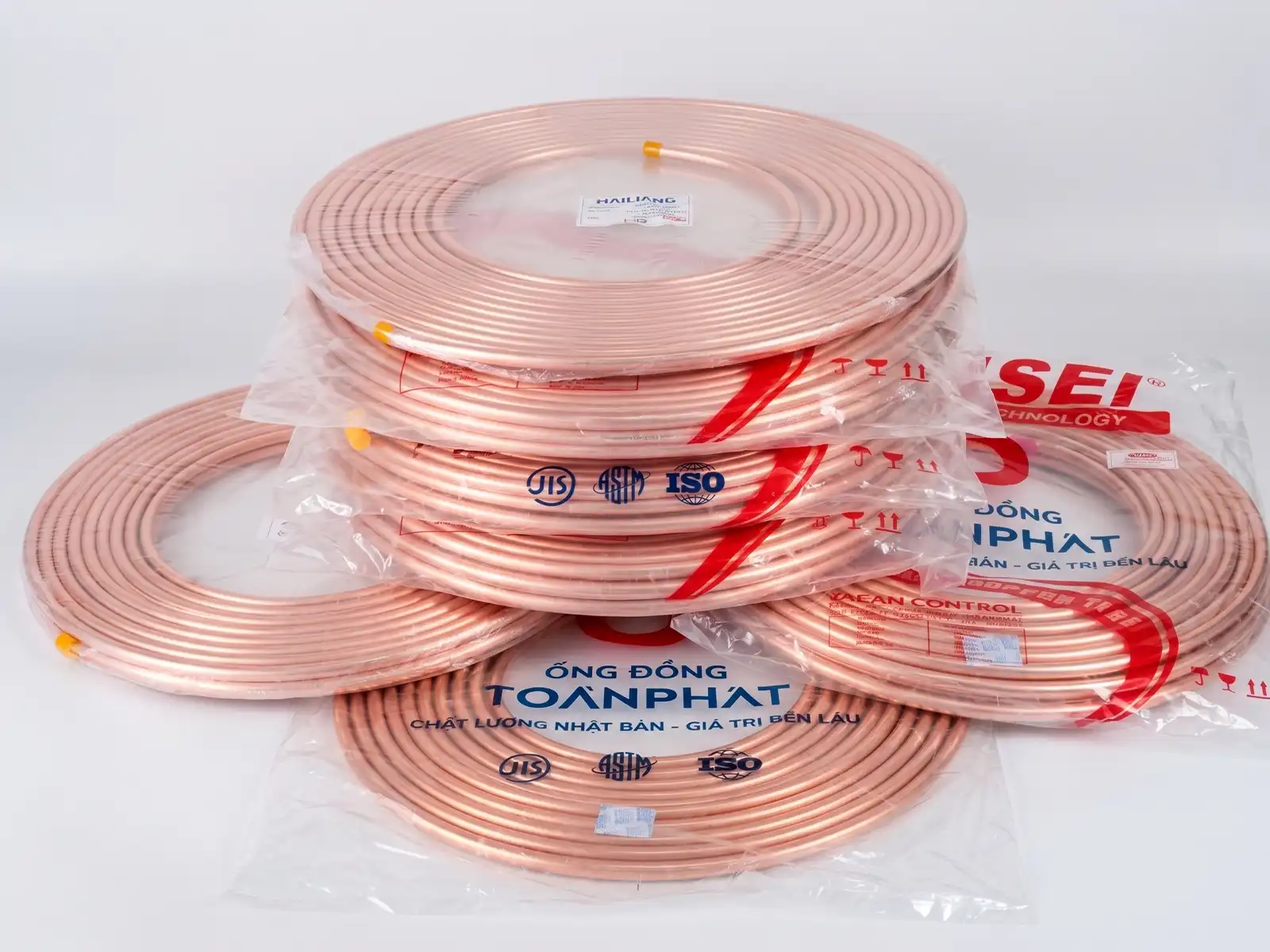

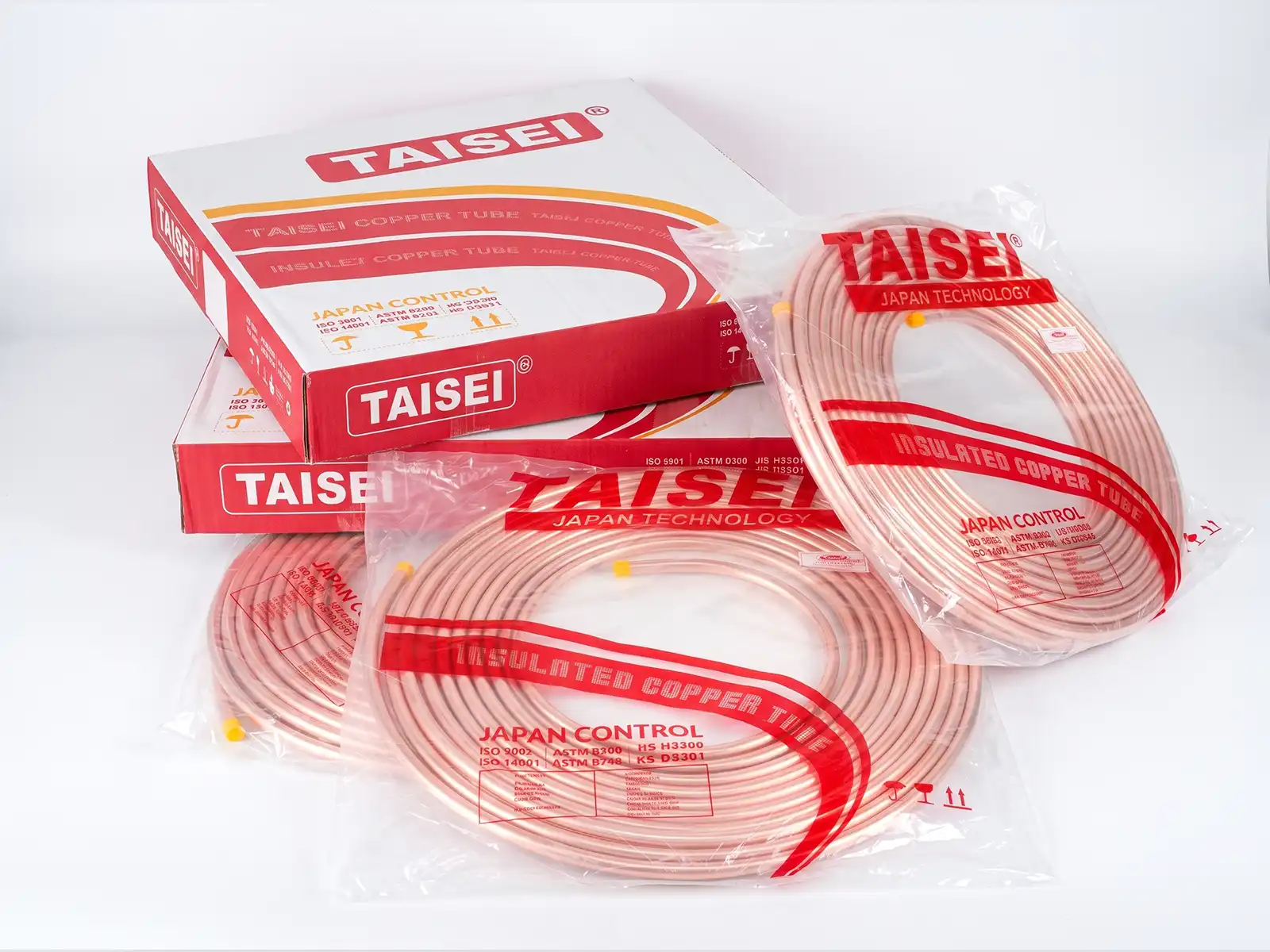

2.1 Ống đồng cuộn (Pancake Coil - PC)

Ống đồng cuộn (ký hiệu TSPC) là dòng sản phẩm có tính linh hoạt cao, được cuộn tròn thành từng đĩa phẳng đơn hoặc đĩa kép nhỏ gọn, rất thuận tiện cho quá trình vận chuyển, xếp dỡ và thi công thực tế.

• Chiều dài tiêu chuẩn: Đóng gói phổ biến theo các cuộn 15m, 30m, 45m và 50m.
• Dải kích thước đường kính ngoài (O.D): Rất đa dạng, từ 4.76mm (3/16") đến 28.58mm (1 1/8").
• Độ dày thành ống: Dao động từ 0.41mm đến 1.20mm (có thể sản xuất trên 1.20mm theo yêu cầu đặc thù).
• Ưu điểm: Dễ uốn cong theo góc tường mà không cần dùng quá nhiều cút nối.
• Ứng dụng: Ống đồng cuộn PC là một trong những loại ống đồng phổ biến nhất Được ứng dụng rộng rãi cho cả công trình dân dụng và dự án HVAC quy mô lớn.

Xem thêm các sản phẩm ống đồng cuộn PC

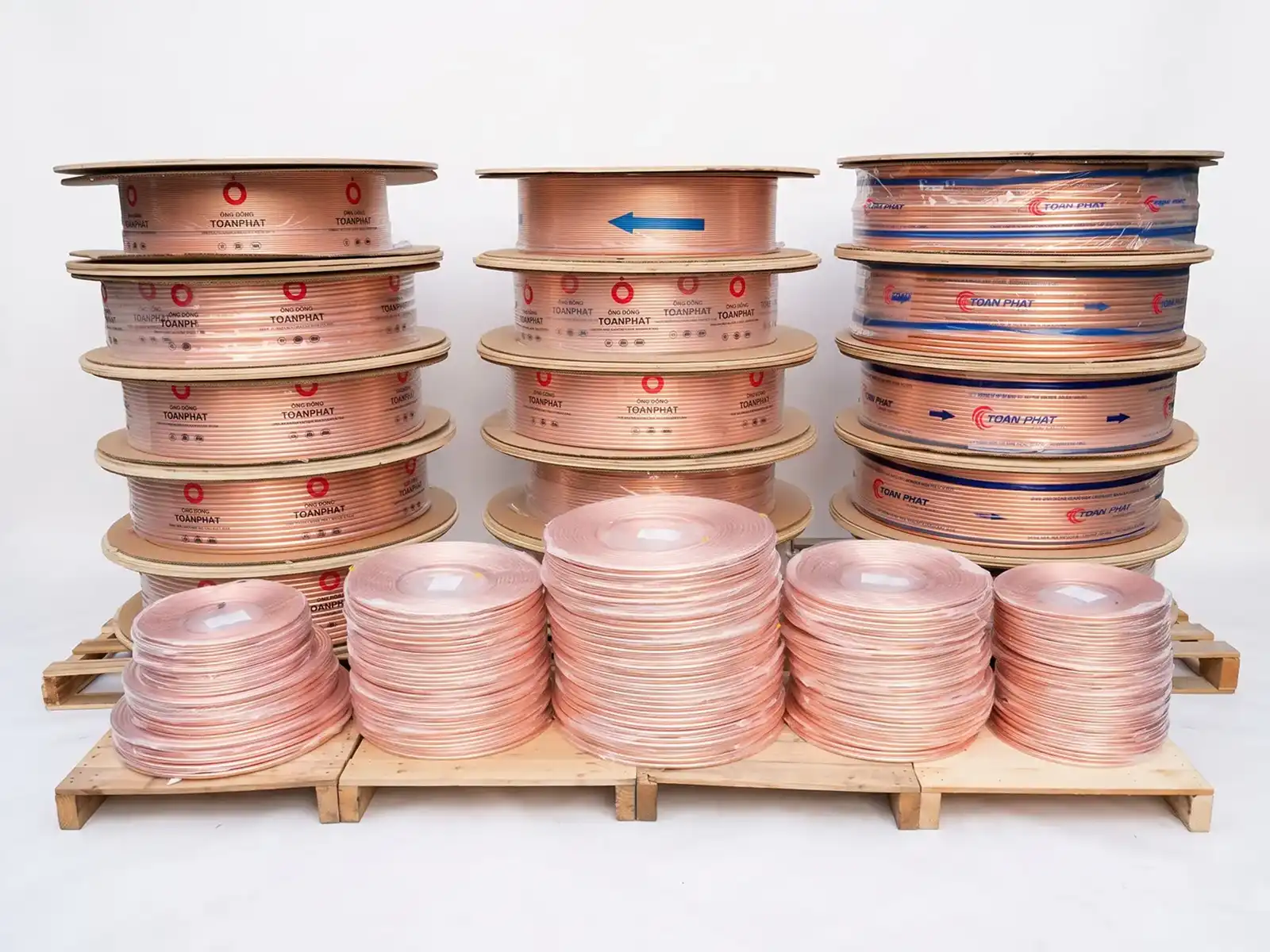

2.2 Ống đồng bành (Level Wound Coil - LWC)

Ống đồng LWC tương tự ống đồng cuộn. Tuy nhiên, được sản xuất với độ dài lớn. Các ống mềm được xếp trên bành gỗ. Vì vậy, có thể cắt linh hoạt theo chiều dài sử dụng mà không bị giới hạn chiều dài như ống đồng cuộn PC.

• Chiều dài cuộn: Siêu dài, trung bình trên1.500m mỗi cuộn bành.
• Dải kích thước đường kính ngoài (O.D): Phổ biến từ 4.00mm đến 22.22mm (7/8").
• Độ dày thành ống: Dao động từ 0.27mm đến 1.20mm.
• Ưu điểm: Độ dài vượt trội giúp giảm thiểu tối đa điểm cắt nối, hạn chế lãng phí vật liệu thừa, tiết kiệm chi phí. Giúp quá trình nghiệm thu mối hàn dự án dễ dàng hơn.
• Ứng dụng: Ứng dụng nhiều trong cả công trình dân dụng và dự án HVAC quy mô lớn.

Ngoài ra, anh chị kinh doanh vật tư điện lạnh cũng có thể sử dụng ống đồng bành để tối ưu diện tích và tối ưu chi phí!

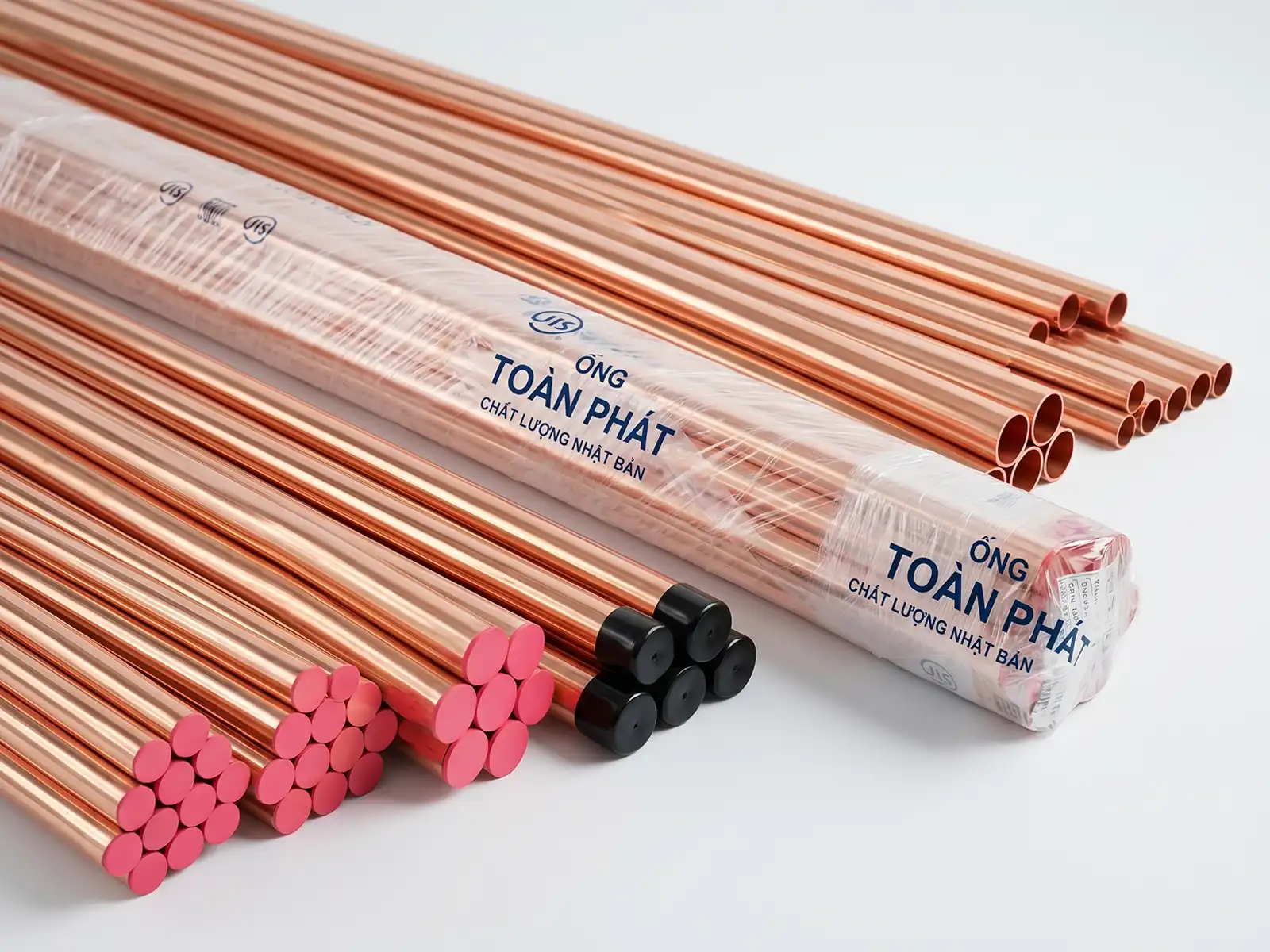

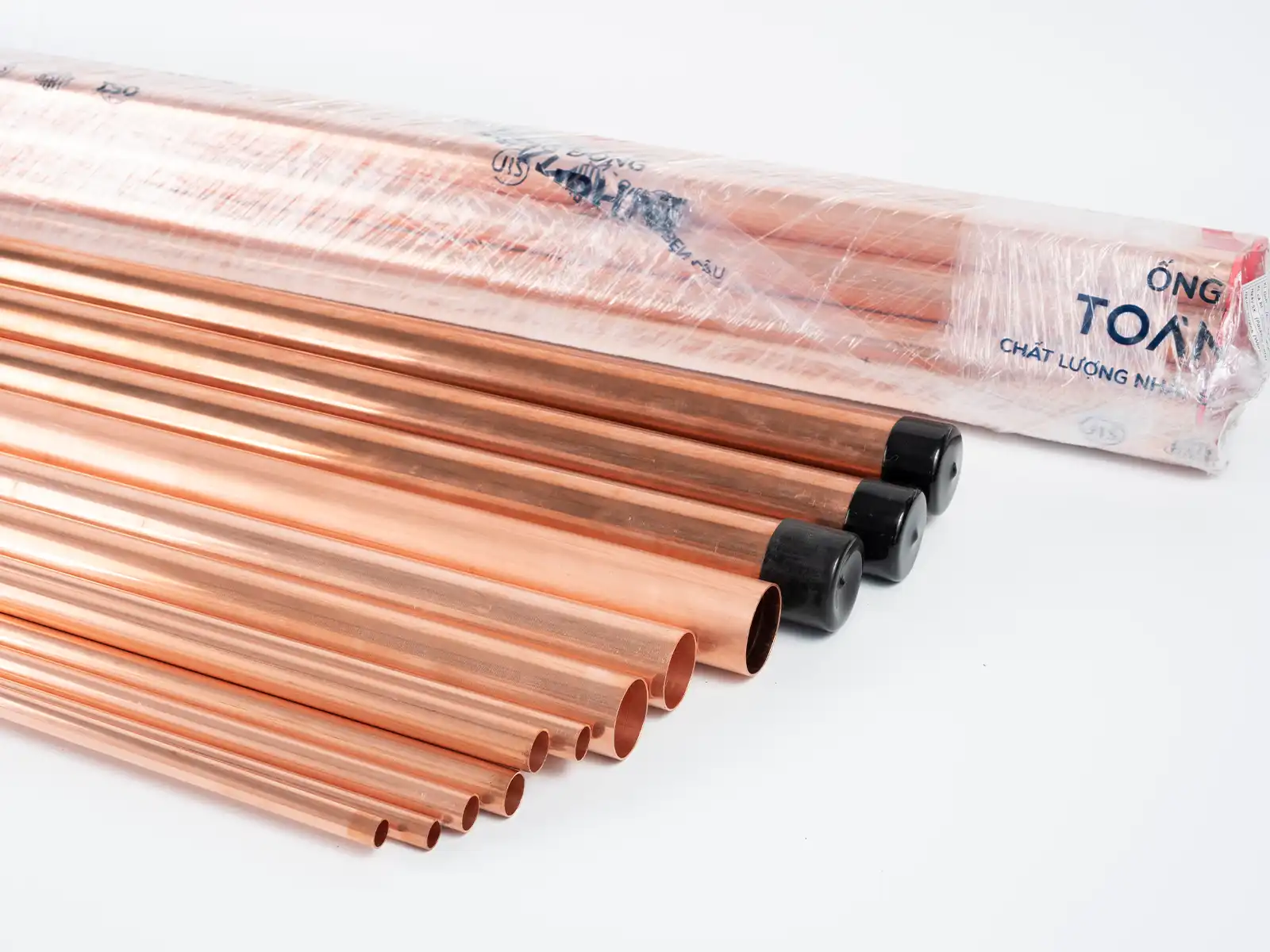

2.3 Ống đồng cây / thẳng

Ống đồng cây hay còn được gọi là ống đồng thẳng được sản xuất dưới dạng ống cứng, bán cứng.

 - Chiều dài tiêu chuẩn: 2,9m và 5,8m. Ngoài ra, tại Hoàng Đạt quý khách hàng có thể yêu cầu cắt ống theo kích thước yêu cầu.

 - Trạng thái cơ tính (Độ cứng):

• Cứng (H): Độ dãn dài rất thấp (3%-5%) vì vậy không thể uốn cong để chuyển hướng nên cần phụ kiện đồng.
• Bán cứng (1/2H): Độ dãn dài tốt hơn (8%-15%). Vẫn thẳng như ống cứng nhưng cho phép chịu chấn động nhẹ.

 - Dải kích thước đường kính ngoài (O.D): Rất rộng, từ 4.76mm (3/16") lên tới 41.28mm (1 5/8") (và mở rộng lên tới 104.78mm theo các tiêu chuẩn công nghiệp nặng).

 - Độ dày thành ống: Phổ biến từ 0.41mm đến 2.0mm (hoặc lên đến 3.5mm theo đơn đặt hàng).

 - Ứng dụng: Thi công đường ống dẫn trục chính cho hệ thống điều hòa trung tâm VRV/VRF, hệ thống chiller, đường ống dẫn khí y tế bệnh viện và dàn trao đổi nhiệt công nghiệp.

Khi sử dụng ống đồng cây bắt buộc phải dùng cùng Vật tư đồng để có thể chuyển hướng và nối liền đường ống.

Tại Hoàng Đạt không chỉ phân phối đủ các loại ống đồng, mà chúng tôi còn cung cấp đầy đủ phụ kiện đồng Taisei. Mang đến hệ thống hoạt động ổn định, bền bỉ.

Mọi thắc mắc cần tư vấn, hỗ trợ anh chị có thể liên hệ với đội ngũ kỹ thuật của Hoàng Đạt để được hỗ trợ tốt nhất!

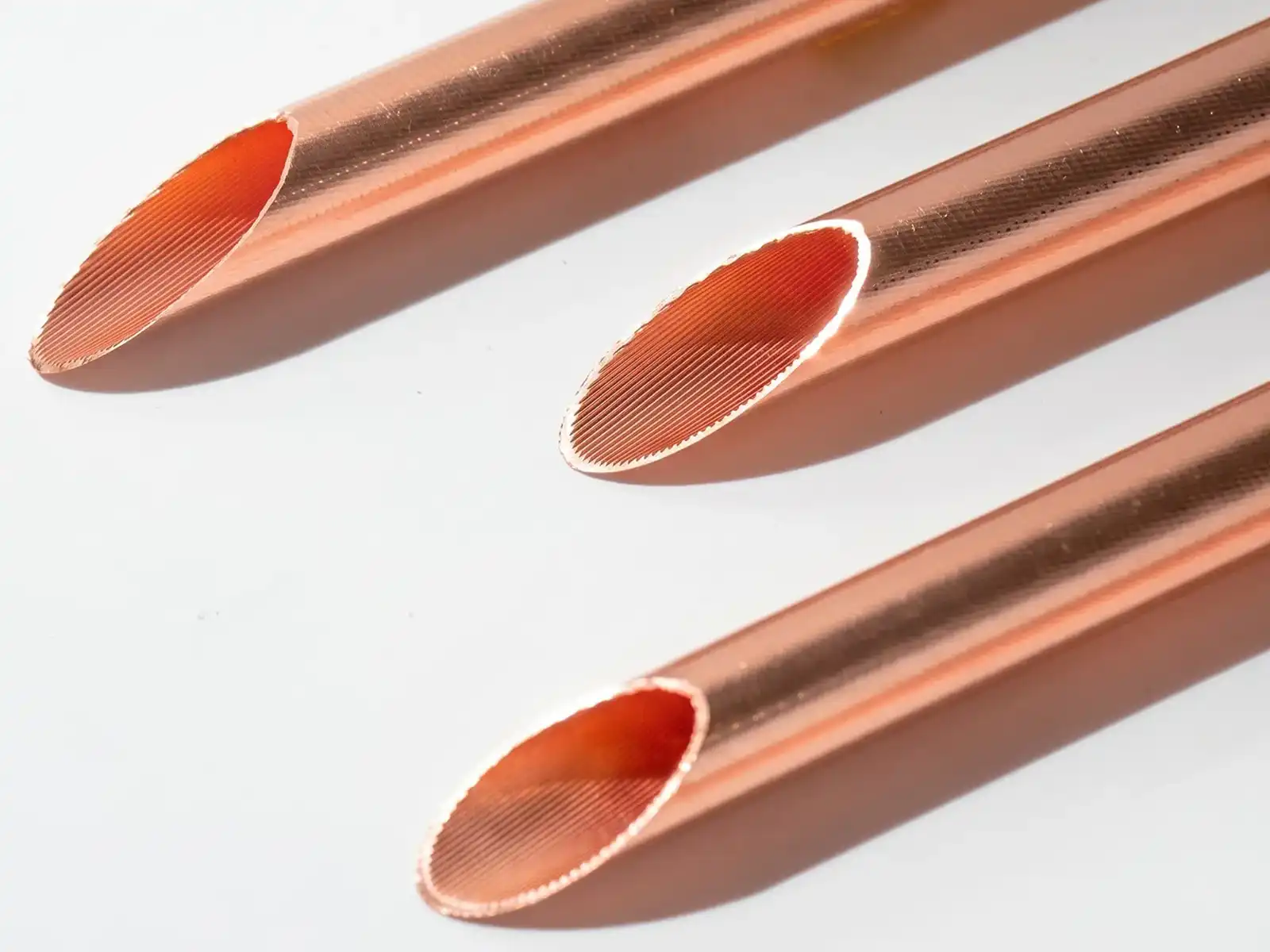

2.4 Ống đồng vằn trong (Inner-Grooved Tube - IGT)

Ống đồng vằn trong là sản phẩm mới trên thị trường với nhiều cải tiến vượt trội. Bề mặt bên trong lòng ống không trơn nhẵn mà được dập các rãnh vằn xoắn với chiều cao răng và góc nghiêng chuẩn xác.

Lợi ích vượt trội:

• Các rãnh xoắn bên trong giúp tăng diện tích bề mặt tiếp xúc và tạo dòng xoáy cho môi chất lạnh.
• Tăng cường tối đa hiệu suất truyền nhiệt, giúp hệ thống làm lạnh nhanh hơn.
• Tiết kiệm điện năng vận hành cho máy lạnh.
• Giúp thiết kế dàn trao đổi nhiệt nhỏ gọn hơn, tiết giảm chi phí nguyên liệu đồng và chi phí nạp môi chất lạnh.

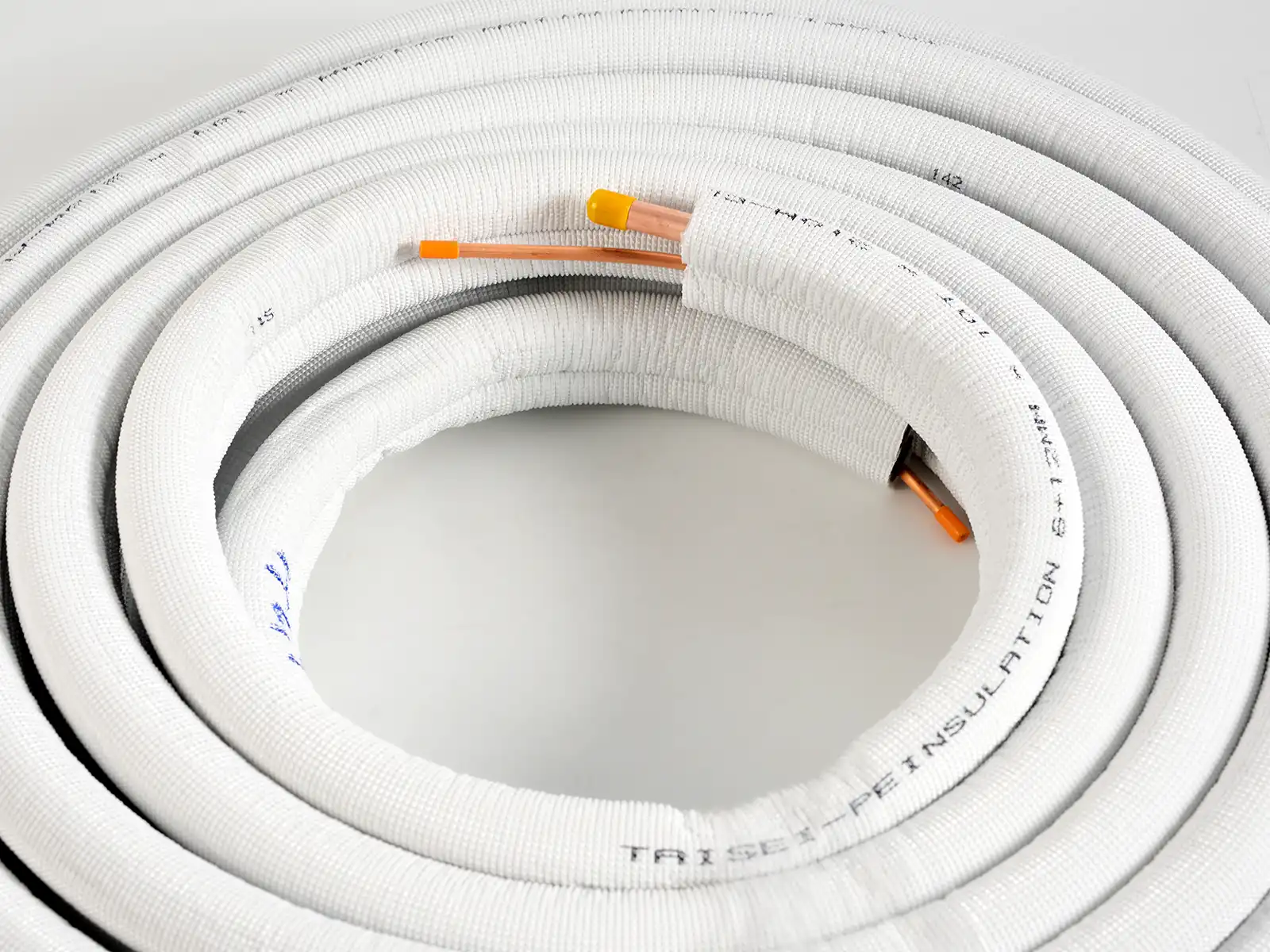

2.5 Ống đồng bọc bảo ôn sẵn (Insulated Copper Tube / TSCP)

Ống đồng bọc bảo ôn là dòng giải pháp tích hợp sẵn ống đồng và bảo ôn giúp việc thi công nhanh chóng, tiện lợi. Tiết kiệm đáng kể thời gian và chi phí.

Hiện đại Hoàng Đạt đang phân phối dòng xốp kép PE Taisei. Giải pháp kháng ẩm, cách nhiệt, chống đọng sương tốt. Là lựa chọn cho nhiều quý đối tác và khách hàng:

• Chất liệu: Hai lớp xốp PE dạng ô kín
• Chiều dài: 15m, 195m, 200m
• Độ dày tiêu chuẩn: 10mm
• Quy cách xốp kép: 6+10, 6+12,, 6+16 và 10+16

Bảng quy cách cặp ống bọc bảo ôn thông dụng:

3. Tiêu Chuẩn Kỹ Thuật Quốc Tế & Áp Suất Vận Hành Của Ống Đồng

Để đảm bảo chất lượng, độ an toàn và tuổi thọ cho các hệ thống nhiệt lạnh hay công trình xây dựng, sản phẩm ống đồng phải đáp ứng các bộ tiêu chuẩn kỹ thuật quốc tế khắt khe.

3.1 Bảng tổng hợp các tiêu chuẩn ống đồng quốc tế phổ biến

Ba tiêu chuẩn ống đồng phổ biến nhất hiện nay tại Hoàng Đạt là JIS H3300, ASTM B280, AS/NZS 1571. Các tiêu chuẩn này được ứng dụng rộng rãi trong hệ thống nhiều hệ thống.

Tại Hoàng Đạt, chúng tôi cung cấp đầy đủ ống đồng đáp ứng theo tiêu chuẩn của hệ thống. Liên hệ trực tiếp với đội ngũ kỹ thuật của Hoàng Đạt để được tư vấn, hỗ trợ tốt nhất!

3.2 Áp suất vận hành & Tương thích môi chất lạnh

Tính toán áp suất vận hành là yếu tố kỹ thuật then chốt để lựa chọn độ dày ống đồng phù hợp, tránh hiện tượng rò rỉ hay nứt vỡ ống khi hệ thống vận hành.

Nguyên lý tính toán áp suất: Dựa trên tính chất vật lý của vật liệu đồng theo các tiêu chuẩn kỹ thuật JIS H3300, ASTM, AS/NZS và EN.

Đơn vị chuyển đổi áp suất tiêu chuẩn:

• 1 bar = 14.5 Psi
• 1 bar = 0.1 MPa

Nhiệt độ thử nghiệm áp suất vận hành: Khả năng chịu áp suất của ống đồng thay đổi theo nhiệt độ môi trường và nhiệt độ môi chất, thường được kiểm nghiệm trong dải nhiệt độ từ 40°C, 70°C, 100°C đến 120°C.

Bảng tham khảo áp suất vận hành ống đồng thẳng (O.D 28.58mm) theo nhiệt độ:

(Dữ liệu thử nghiệm tiêu chuẩn )

Khả năng chịu áp suất gas R32 / R410A: Các dòng gas lạnh thế hệ mới như R32 và R410A đòi hỏi áp suất làm việc cao hơn đáng kể so với gas R22 cũ. Việc lựa chọn ống đồng đạt tiêu chuẩn ASTM B280 hoặc JIS H3300 với độ dày chuẩn đảm bảo hệ thống vận hành an toàn liên tục ở áp suất cao.

4. Đánh Giá Các Thương Hiệu Ống Đồng Uy Tín Hàng Đầu

Việc lựa chọn đúng thương hiệu ống đồng uy tín quyết định trực tiếp đến độ an toàn vận hành, tuổi thọ công trình và khả năng tiết kiệm chi phí bảo trì. Trên thị trường hiện nay, có 3 thương hiệu ống đồng cùng nhà phân phối hàng đầu được các nhà thầu và kỹ sư tin dùng:

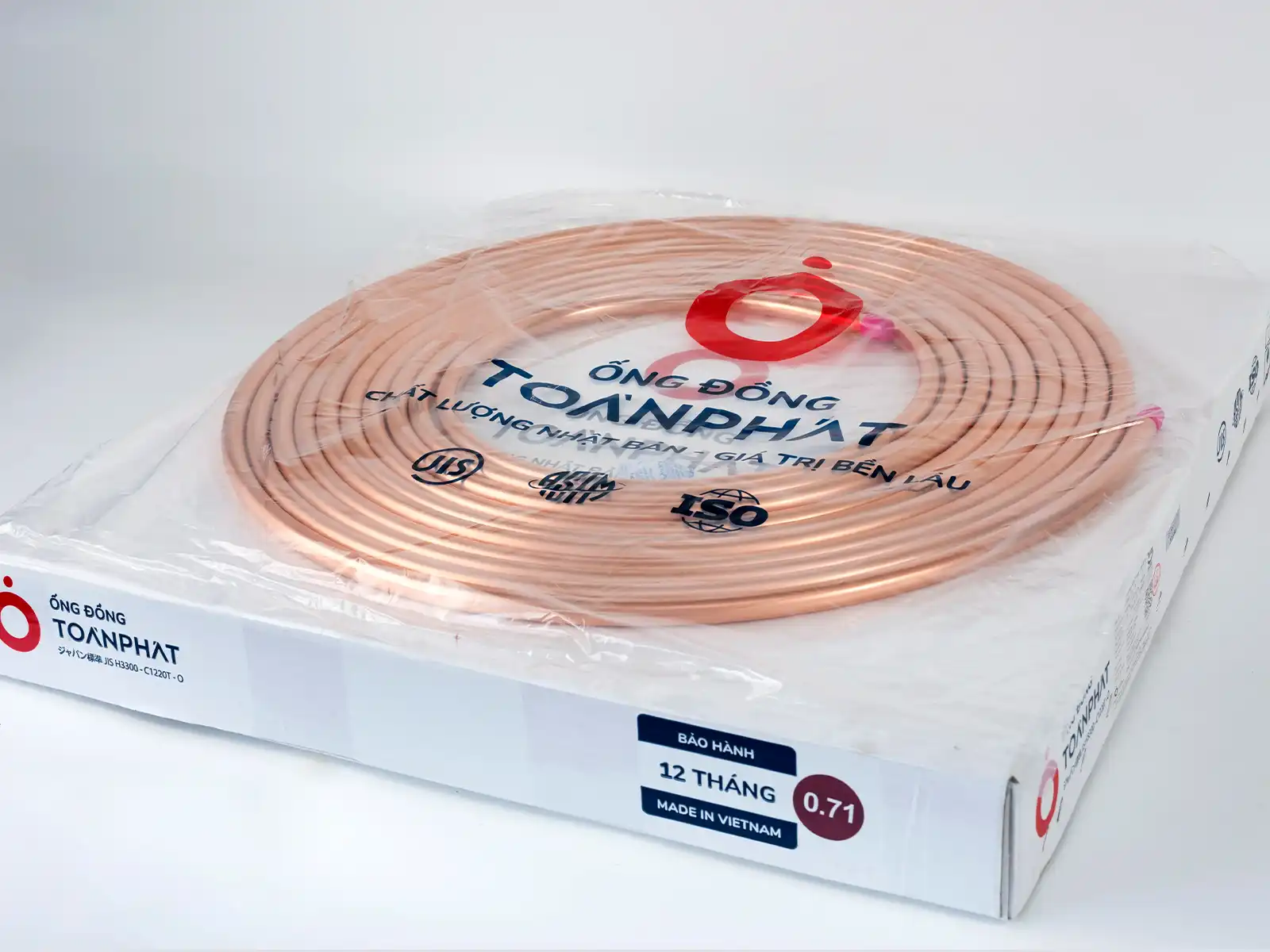

4.1 Ống đồng Toàn Phát

Công ty Cổ phần Ống đồng Toàn Phát (thành lập năm 2006) là doanh nghiệp Việt Nam tiên phong sản xuất ống đồng ngành lạnh. Trải qua hơn 20 năm phát triển, Toàn Phát đã khẳng định vị thế vững chắc cả ở thị trường nội địa lẫn quốc tế:

• Thương hiệu Quốc gia: Toàn Phát là doanh nghiệp duy nhất trong ngành sản xuất ống đồng đạt danh hiệu Thương hiệu Quốc gia và nắm giữ thị phần số 1 tại Việt Nam.
• Thương hiệu Ruby Copper: Được Toàn Phát xây dựng và phát triển từ năm 2009 , trở thành dòng sản phẩm ống đồng quen thuộc tại các đại lý và công trình.
• Tiêu chuẩn chất lượng quốc tế: Sản phẩm sản xuất từ đồng tinh khiết đạt hàm lượng > 99.95% Cu. Hệ thống quản lý chất lượng đạt chứng nhận JIS H3300:2015 (Nhật Bản), ASTM B280 / B68 (Mỹ), AS/NZS 1571 (Úc), ISO 9001:2015 và chứng nhận UL.
• Quy mô xuất khẩu: Sản phẩm đã xuất khẩu thành công tới hơn 40 quốc gia trên thế giới như Mỹ, Nhật Bản, Úc, Hàn Quốc, Đức, Anh, Singapore, UAE....
• Danh mục sản phẩm đa dạng: Cung cấp đầy đủ các dòng ống đồng cuộn PC , ống bành LWC , ống cây thẳng ST và ống vằn trong IGT công nghệ cao.

4.2 Ống đồng Taisei

Taisei được thành lập năm 2015 tại Việt Nam, Thương hiệu không chỉ cung cấp ống đồng mà còn cung cấp hệ sinh thái vật tư hoàn chỉnh. Mang đến hệ thống vận hành ổn định, bền bỉ.

Ống đồng Taisei tuy mới phổ biến trên thị trường trong những năm gần đây nhưng được rất nhiều Quý đối tác, Quý khách hàng tin tưởng lựa chọn sử dụng. Đây là giải pháp đảm bảo chất lượng, độ bền hệ thống với mức giá vô cùng cạnh tranh.

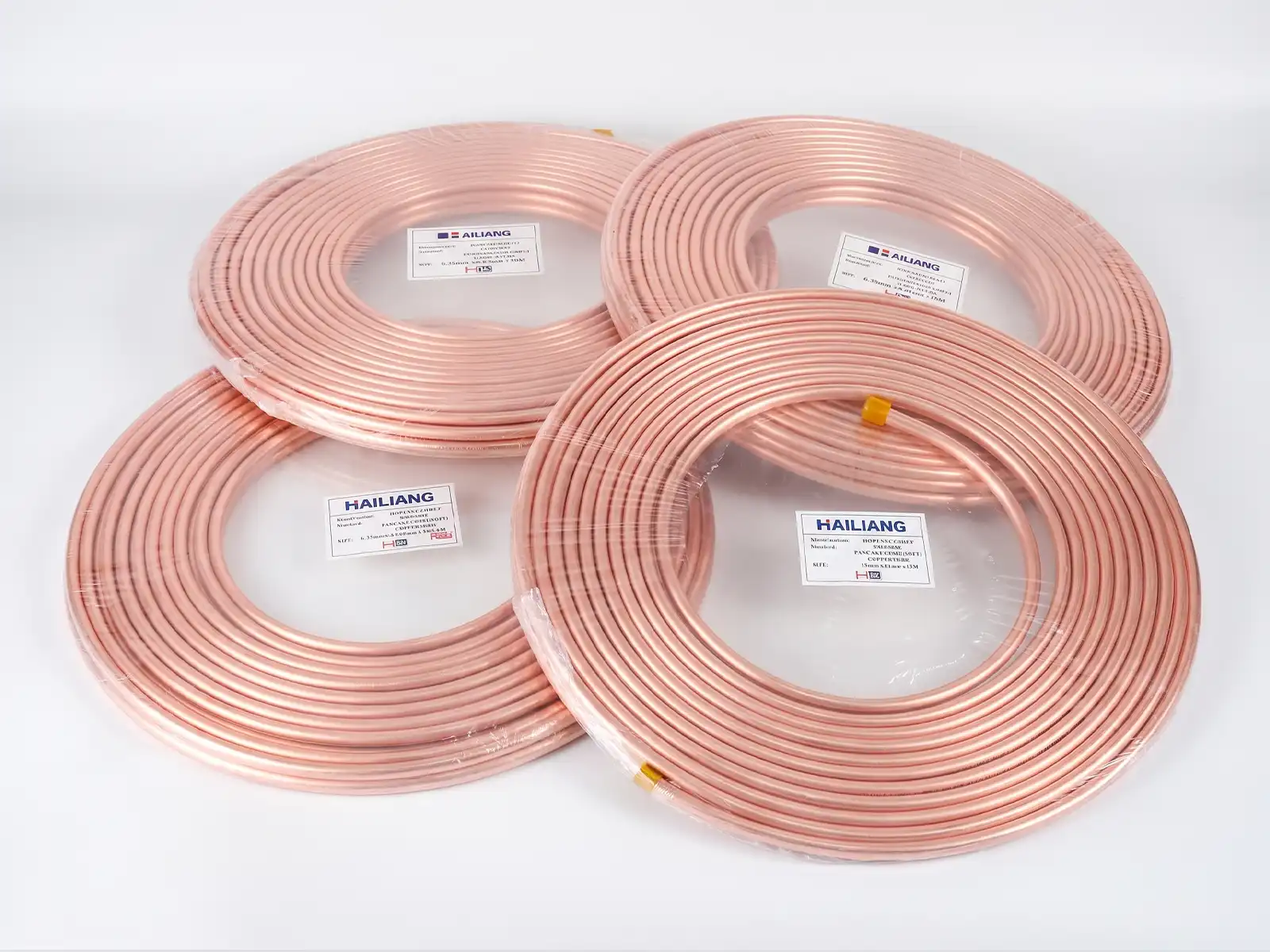

4.3 Ống đồng Hailiang

Shanghai Hailiang Copper Co., Ltd là một trong những tập đoàn sản xuất ống đồng lớn hàng đầu Châu Á. Năng lực sản xuất: Quy mô nhà máy hiện đại, cung ứng lượng lớn ống đồng nguyên liệu và thành phẩm cho nhiều đối tác lớn trên toàn cầu.

Ống đồng Hailiang là một trong những thương hiệu đã có mặt lâu đời tại Việt Nam, vô cùng quen thuộc với người tiêu dùng Việt. Sản phẩm được sử dụng phổ biến trong các công trình dân dụng.

Dưới đây là video so sánh chi tiết các thương hiệu ống đồng. Tùy theo yêu cầu của hệ thống, anh chị có thể lựa chọn giải pháp tối ưu nhất cho công trình của mình.

Tổng hợp các thương hiệu ống đồng phổ biến nhất trên thị trường hiện nay

Ngoài ra, nếu có bất kỳ vấn đề gì cần tư vấn anh chị có thể liên hệ với đội ngũ kỹ thuật của Hoàng Đạt để được hỗ trợ tốt nhất!

5. Hướng Dẫn Chọn Mua Ống Đồng Đúng Tiêu Chuẩn Cho Hệ Thống Điều Hòa

Để đảm bảo hệ thống điều hòa vận hành an toàn, tiết kiệm điện năng và đạt độ bền tối đa, người tiêu dùng cũng như thầu thợ thi công cần lưu ý các tiêu chí kỹ thuật quan trọng sau:

- Lựa chọn đường kính ống (Outer Diameter - O.D) tương thích với công suất máy:

• Máy lạnh 1.0 HP ~ 9.000 BTU: Sử dụng cặp ống lỏng 6.35mm (1/4") và ống hơi 9.52mm (3/8").
• Máy lạnh 1.5 HP 12.000 BTU: Sử dụng cặp ống 6.35mm (1/4") và 12.70mm (1/2").
• Máy lạnh 2.0 HP 18.000 BTU: Thường dùng cặp ống 6.35mm (1/4") và 15.88mm (5/8").
• Máy lạnh 2.5 HP 24.000 BTU trở lên: Sử dụng cặp ống 9.52mm (3/8") và 15.88mm (5/8") hoặc 19.05mm (3/4").

- Lựa chọn độ dày thành ống đạt chuẩn áp suất môi chất lạnh:

Với các dòng máy lạnh thế hệ mới sử dụng môi chất R32 hoặc R410A vận hành ở áp suất làm việc cao, bắt buộc phải ưu tiên ống đồng có độ dày thành ống đạt tiêu chuẩn ASTM B280 hoặc JIS H3300 (tối thiểu từ 0.71mm trở lên) để tránh rò rỉ và nứt vỡ.

- Kiểm tra thông số kỹ thuật in trên thân ống & Độ tinh khiết:

• Các sản phẩm ống đồng chính hãng luôn được in chữ vi tính dập chìm/nổi trực tiếp trên thân ống bao gồm: tên thương hiệu (Toàn Phát, Taisei...), đường kính x độ dày, mác hợp kim (C1220T, C12200) và tiêu chuẩn áp dụng (JIS H3300, ASTM B280).
• Hàm lượng nguyên liệu phải đạt đồng tinh khiết > 99.95% Cu để đảm bảo khả năng dẫn nhiệt và cơ tính dẻo dai khi uốn gập.

- Lựa chọn lớp bảo ôn cách nhiệt phù hợp:

Khuyến khích chọn các dòng ống đồng bọc sẵn xốp PE hoặc xốp cao su lưu hóa NBR ngay tại nhà máy để ngăn hiện tượng đọng sương (ngưng tụ nước) gây hư hỏng trần thạch cao và thất nhiệt hệ thống.
