Ống đồng cuộn

Trong thi công hệ thống điều hòa không khí và thông gió (HVAC&R), đường ống dẫn môi chất lạnh đóng vai trò cốt lõi quyết định đến độ bền, khả năng chống thất thoát gas và hiệu suất trao đổi nhiệt toàn hệ thống.

Trong số các dạng ống đồng trên thị trường, ống đồng cuộn PC (Pancake Coil) là sản phẩm phổ biến hàng đầu nhờ tính linh hoạt, thi công tiện lợi và độ an toàn áp suất cao. Bài viết này sẽ phân tích chi tiết toàn bộ đặc tính kỹ thuật, quy cách kích thước và ứng dụng thực tế của dòng ống đồng này.

1. Ống Đồng Cuộn PC Là Gì? Phân Biệt Với Các Dạng Ống Đồng Khác

Khái Niệm & Đặc Tính Dạng Cuộn đĩa (Pancake Coil)

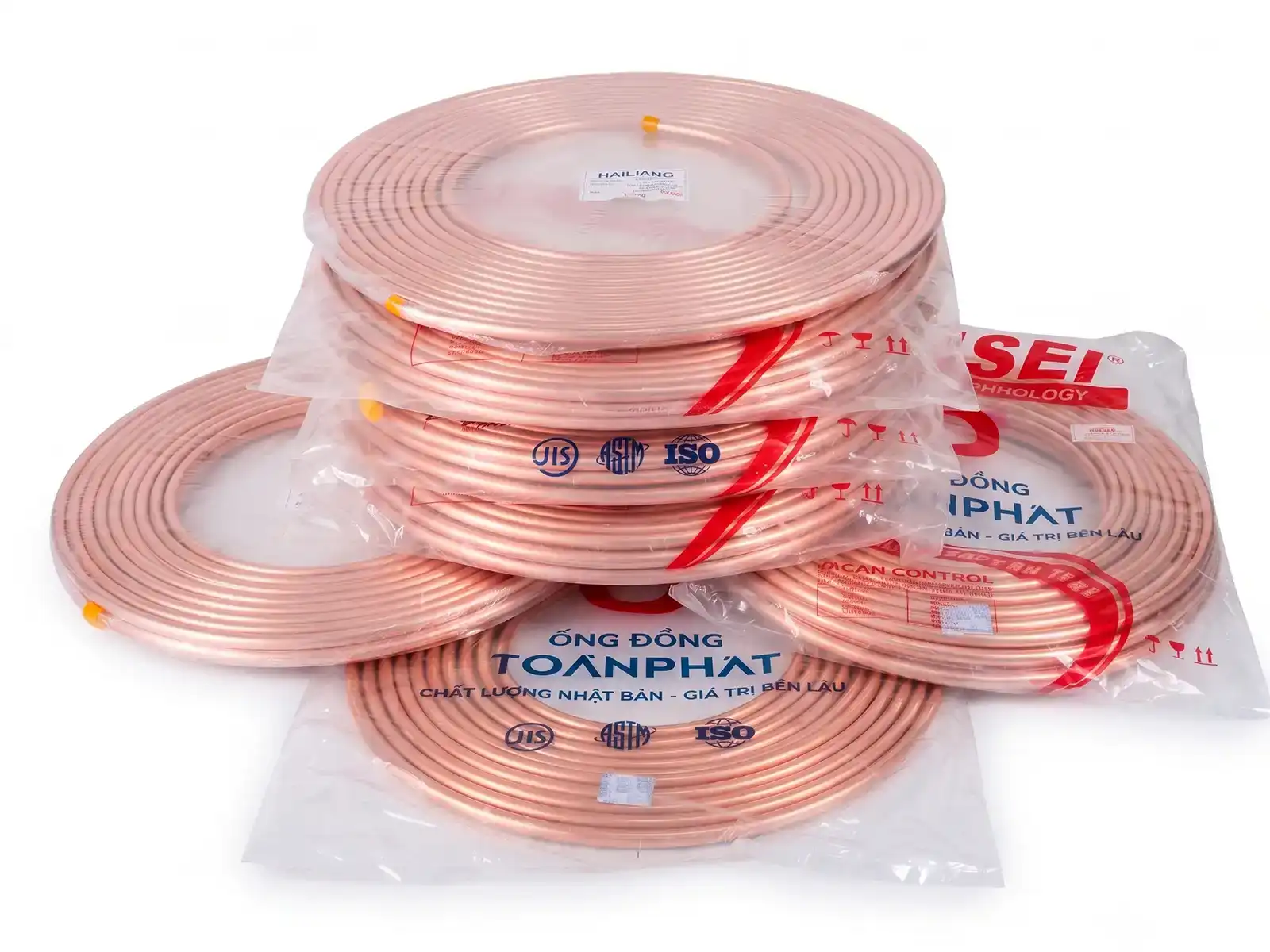

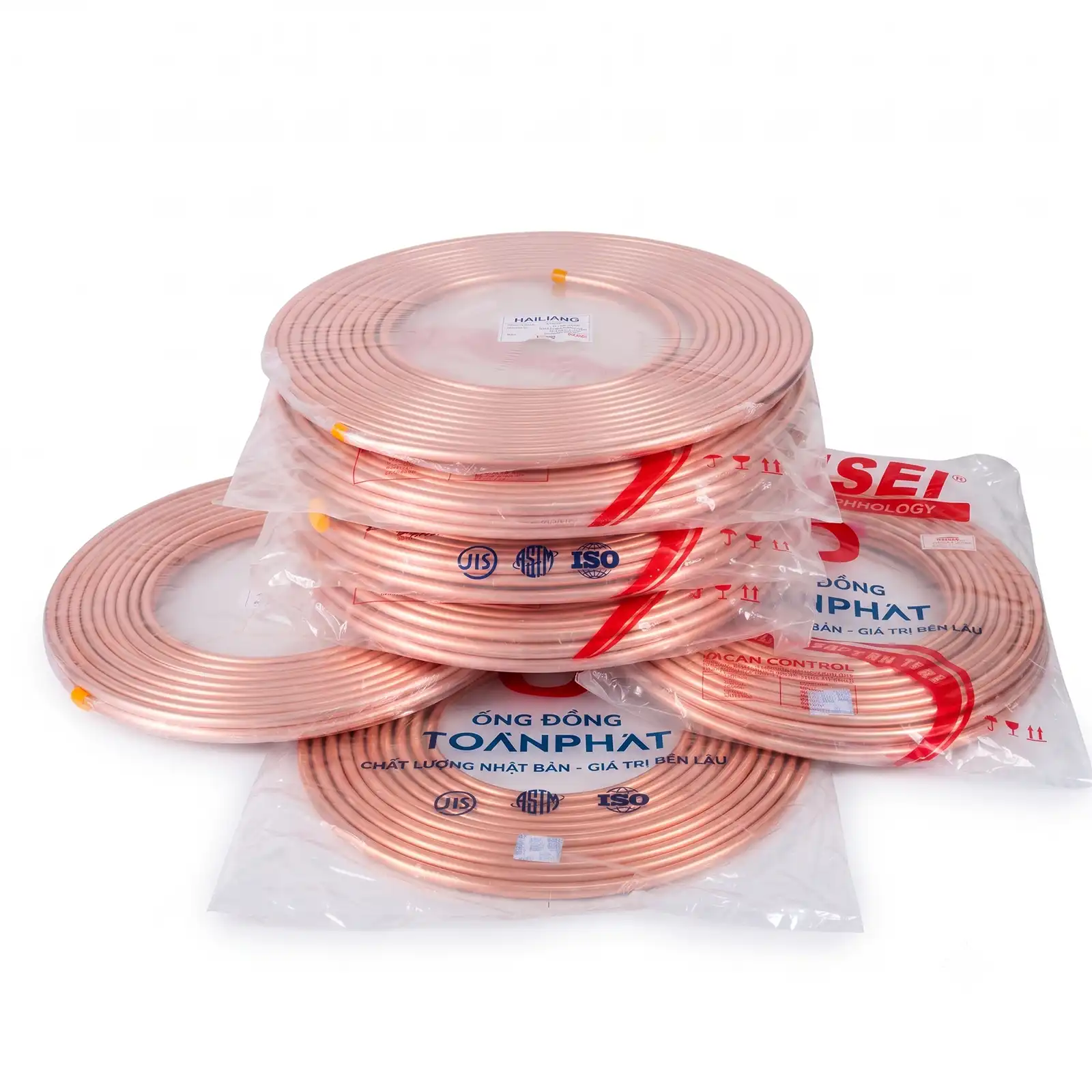

Ống đồng cuộn PC (viết tắt của Pancake Coil hay TSPC) là dòng ống đồng ngành lạnh được chế tạo và cuộn thành các đĩa tròn phẳng xếp chồng lên nhau. Bề mặt ống được xử lý hoàn thiện sáng bóng với độ chính xác kích thước cao.

Về mặt lý hóa, ống đồng cuộn PC thường được đưa về trạng thái ủ mềm hoàn toàn (Soft Annealed - O). Xử lý nhiệt này mang lại khả năng định hình lạnh vượt trội, giúp kỹ thuật viên dễ dàng uốn nắn, uốn gập theo địa hình thi công phức tạp bằng công cụ thủ công mà không lo bị nứt vỡ hay gập gãy cấu trúc thành ống.

So Sánh Ống Cuộn PC Và Ống Cuộn Bành LWC

Để lựa chọn đúng vật tư cho từng quy mô dự án, bạn có thể tham khảo bảng so sánh nhanh dưới đây:

2. Thông Số Kỹ Thuật & Tiêu Chuẩn Chất Lượng

Thành Phần Nguyên Liệu Khống Chế Tối Ưu

Ống đồng cuộn PC chất lượng cao được sản xuất từ nguyên liệu đồng tinh khiết có hàm lượng cực cao đạt trên 99.95% Cu. Để đảm bảo tính chất cơ học dẻo dai và khả năng hàn nối tuyệt vời, hàm lượng Phốt-pho được khống chế nghiêm ngặt trong khoảng P = 0.015% – 0.04%.

Tiêu Chuẩn Quốc Tế Áp Dụng

Các thương hiệu sản xuất hàng đầu đều tuân thủ các hệ thống tiêu chuẩn kỹ thuật nghiêm ngặt toàn cầu:

• JIS H3300 (Tiêu chuẩn Công nghiệp Nhật Bản).

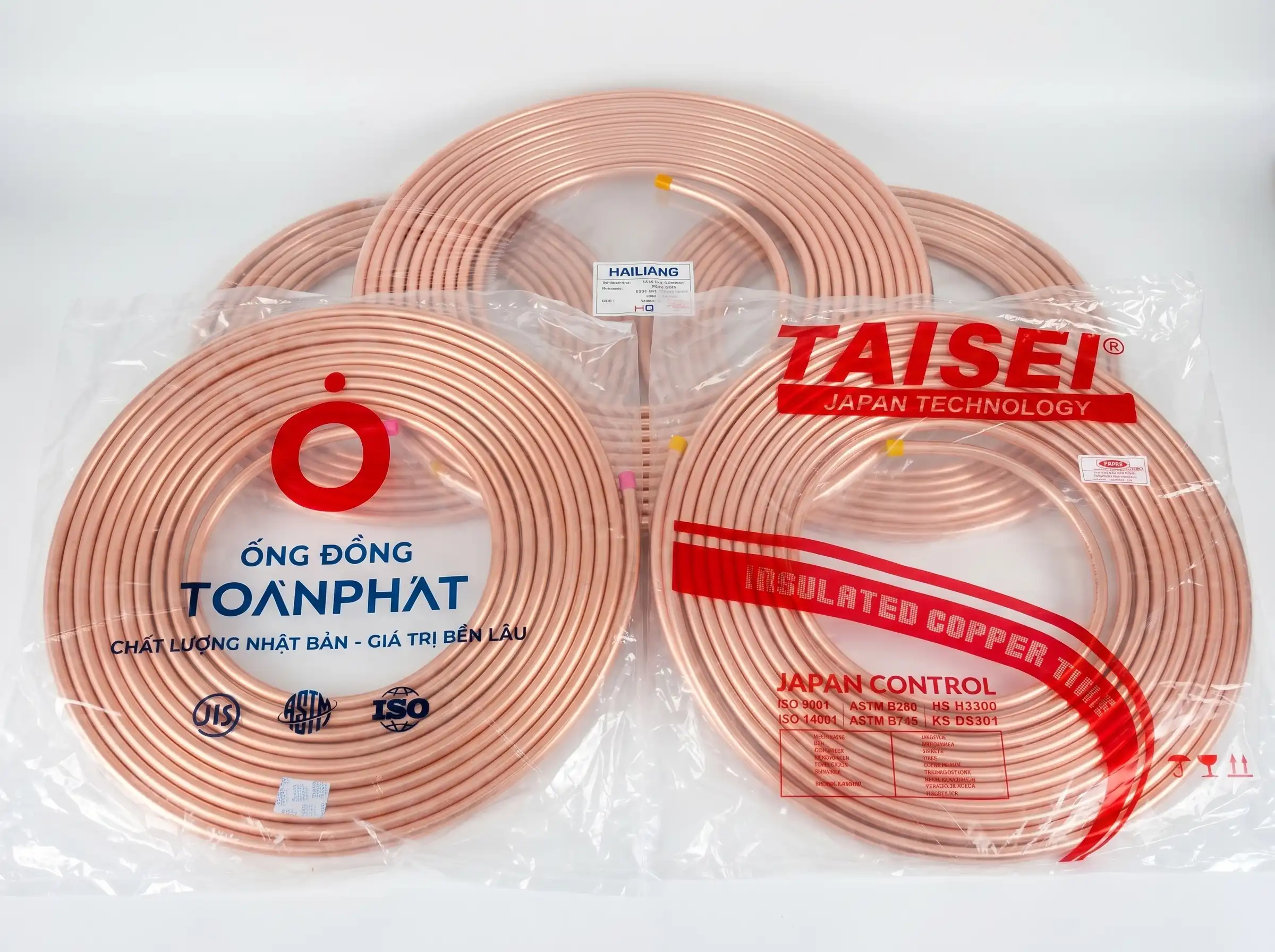

• ASTM B280 / ASTM B68 (Tiêu chuẩn Công nghiệp Hoa Kỳ).
• AS/NZS 1571 (Tiêu chuẩn Công nghiệp Úc và New Zealand).
• ISO 9001 (Hệ thống Quản lý Chất lượng Quốc tế).

Dải Quy Cách Kích Thước Của Ống Cuộn PC

Dưới đây là bảng thông số đường kính ngoài (O.D) và dải độ dày thành ống phổ biến áp dụng cho dòng ống cuộn PC từ các nhà sản xuất:

(Lưu ý: Các nhà sản xuất còn hỗ trợ gia công độ dày đặc biệt trên 1.20mm theo đơn đặt hàng riêng của dự án).

3. Ưu Điểm Nổi Bật & Ứng Dụng Thực Tế

Ưu Điểm Khi Thi Công

• Linh hoạt & Dễ uốn: Nhờ trạng thái ủ mềm (Soft Annealed), ống linh hoạt đi qua các góc cua hẹp, dầm bê tông hay tường nhà mà không cần hàn nối quá nhiều măng sông.
• Độ sạch bên trong lòng ống: Lòng ống mịn sáng, được làm sạch cặn dầu và bịt kín hai đầu nhằm tránh oxy hóa, ngăn bụi bẩn làm tắc nghẽn van tiết lưu hay làm hư hại lốc nén (compressor).
• Chịu áp suất vượt trội: Thiết kế đồng đều chịu lực tốt dưới áp suất vận hành lớn của môi chất lạnh thế hệ mới như R410A và R32.

Ứng Dụng Thực Tế

• Lắp đặt điều hòa không khí: Đường ống dẫn gas chính kết nối giữa dàn nóng và dàn lạnh cho điều hòa treo tường, âm trần cassette, tủ đứng.

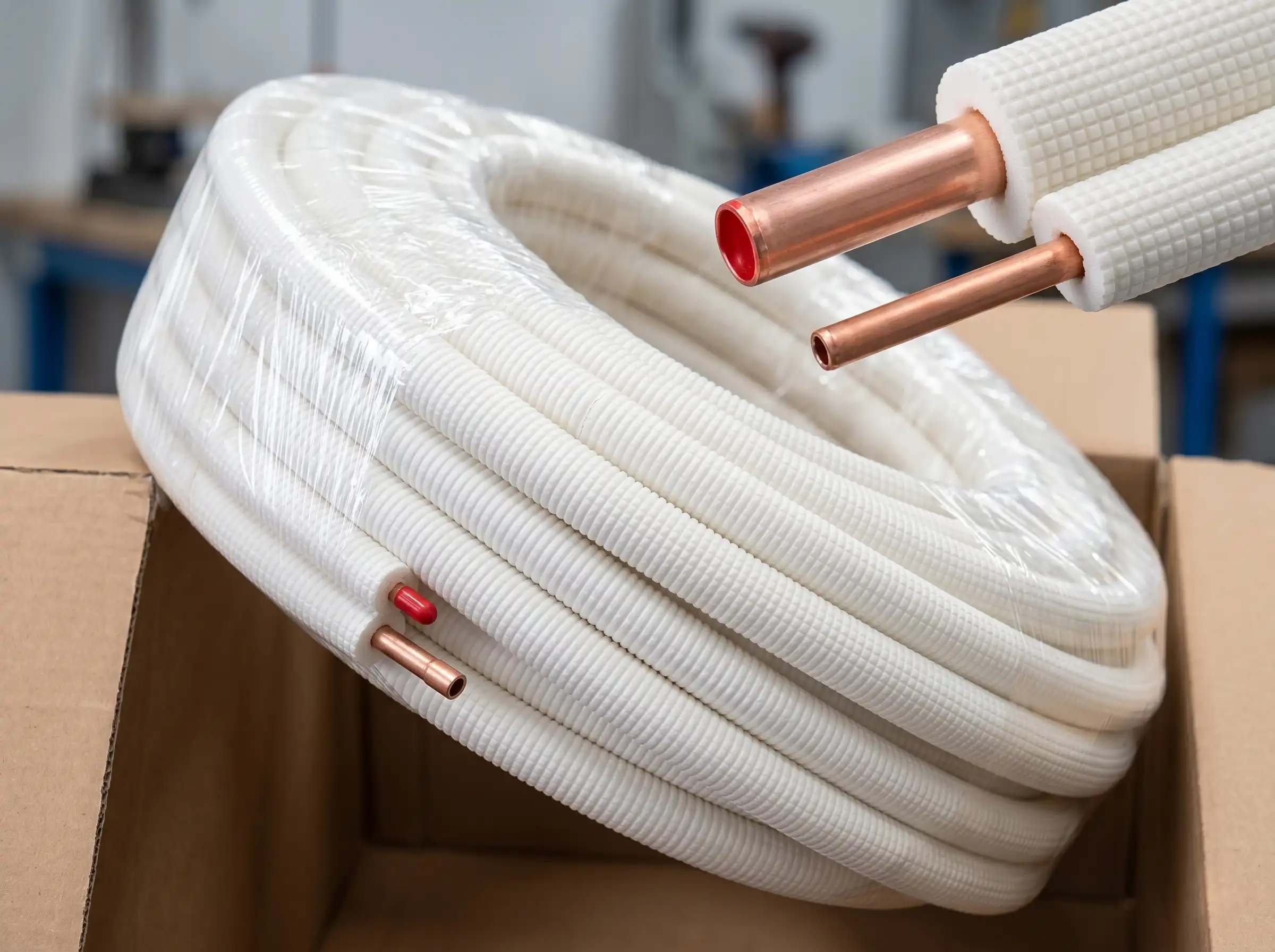

• Ống đồng bọc bảo ôn cách nhiệt sẵn (Pair Coil / Complex): Sử dụng ống cuộn PC lồng sẵn xốp bảo ôn PE hoặc cao su lưu hóa NBR đúc sẵn từ nhà máy với chiều dài lên tới 30m, đáp ứng tiêu chuẩn của Daikin, LG, Panasonic nhằm tiết kiệm thời gian thi công tại công trường.
• Hệ thống dẫn khí công nghiệp & Y tế: Đường ống dẫn khí sưởi, dẫn khí gas hoặc khí y tế chuyên dụng đòi hỏi tính diệt khuẩn cao.

4. Các Thương Hiệu Ống Đồng Cuộn PC Uy Tín Trên Thị Trường

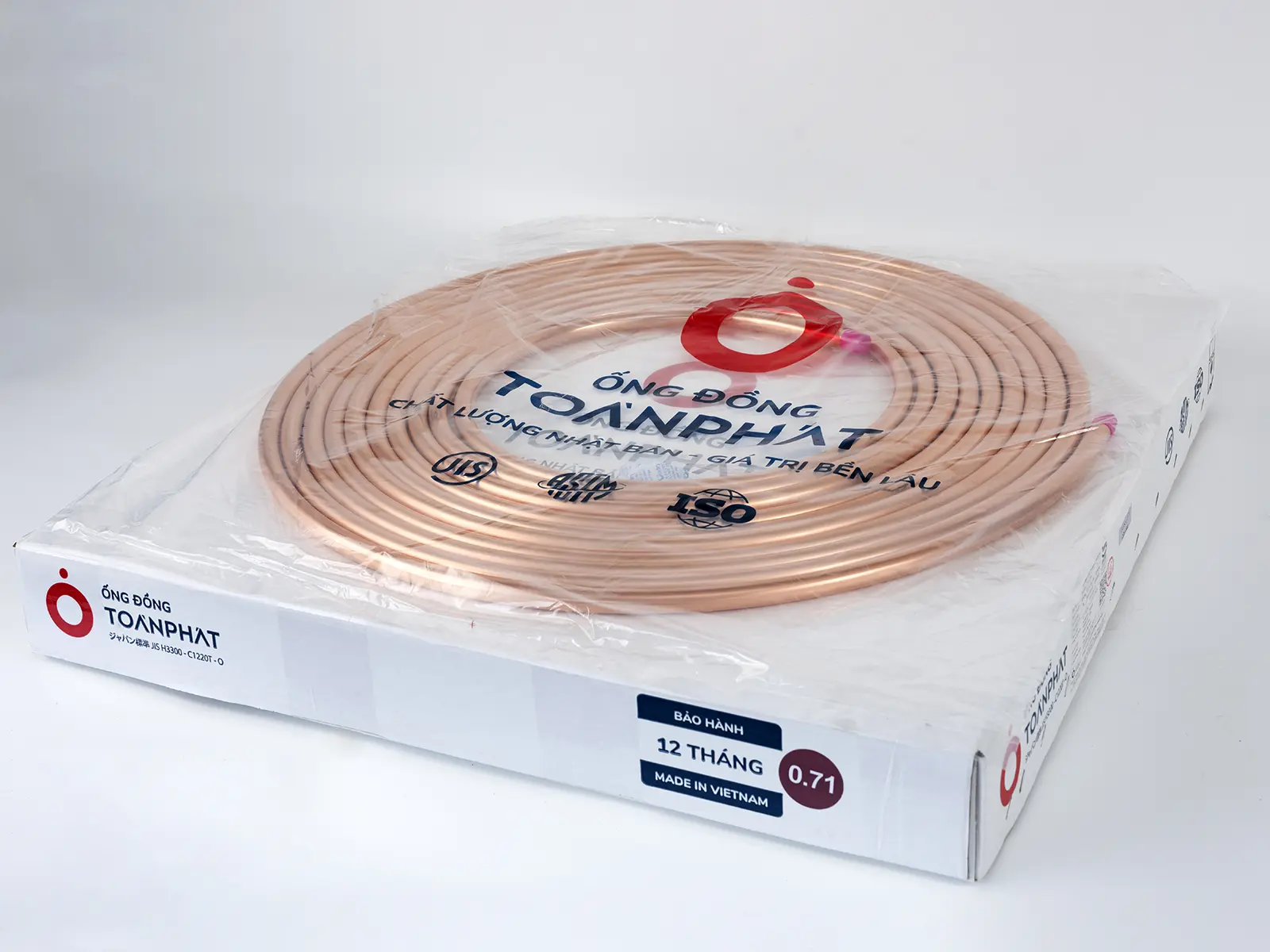

4.1. Ống Đồng Toàn Phát (Việt Nam)

Thương hiệu Quốc gia: Thành lập từ năm 2006, Toàn Phát sở hữu 2 nhà máy quy mô tại KCN Phố Nối A (Hưng Yên) với công suất đạt 14.000 tấn/năm và thị phần số 1 tại Việt Nam.
Chất lượng toàn cầu: Đạt chứng nhận UL, JIS H3300, ASTM B280, xuất khẩu sang hơn 40 quốc gia.
Sản phẩm PC: Cuộn 15m, 30m, 45m, 50m đạt độ dẻo cao và kích thước chính xác tuyệt đối.

4.2. Ống Đồng Taisei

Phân khúc chuyên biệt: Cung cấp dòng Class 0 (TSC0) dành cho hệ thống công nghiệp áp suất cao (R410A, R32) và dòng Class 1 (TSC1) cho các hệ thống dân dụng.
Cam kết chất lượng: Sở hữu hơn 100 chứng nhận quốc tế (Greenguard, FM Approve, UL, ISO 9001) cùng chính sách bảo hành uy tín lên tới 36 tháng.

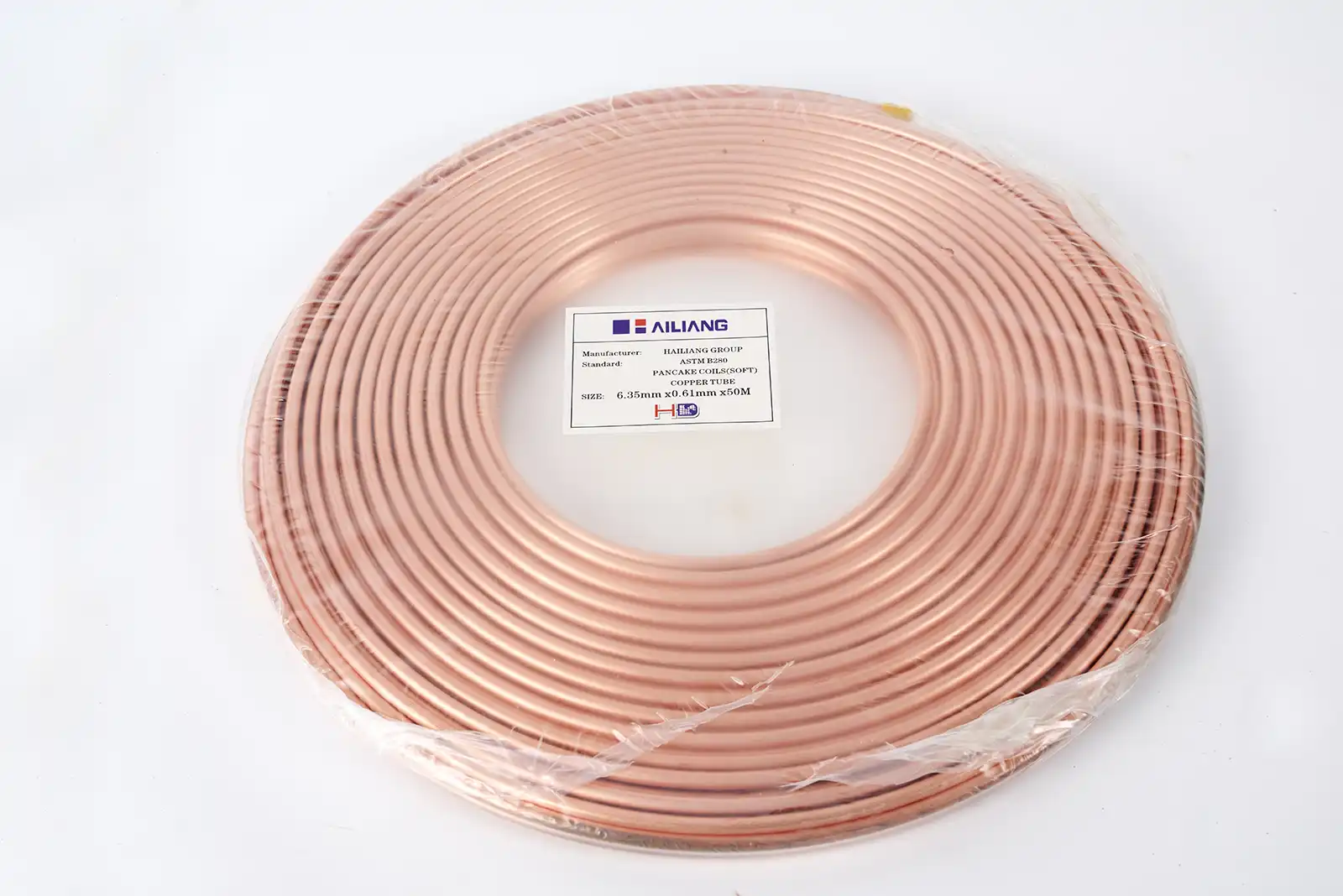

4.3. Tập Đoàn Hailiang

Quy mô Fortune Global 500: Nhà sản xuất vật liệu đồng hàng đầu thế giới với 21 cơ sở sản xuất trên toàn cầu.
Đa dạng sản phẩm: Cung cấp dải cuộn PC đạt tiêu chuẩn quốc tế cho các tập đoàn điện lạnh hàng đầu như Daikin, Mitsubishi Electric, Panasonic.

5. Lời Khuyên Chọn Mua & Lắp Đặt Ống Đồng Cuộn PC

Chọn đúng độ dày thành ống: Khi sử dụng các dòng gas lạnh áp suất cao như R32 hay R410A, tuyệt đối không dùng ống quá mỏng (<0.61mm đối với ống Ø6.35 và Ø9.52) để tránh nguy cơ xì gas hoặc nổ ống.
Kiểm tra niêm phong đầu ống: Đảm bảo cuộn ống PC mua về còn nguyên nút bịt nhựa ở hai đầu để chắc chắn lòng ống bên trong khô ráo và sạch tuyệt đối.
Ưu tiên thương hiệu chính hãng: Chọn mua sản phẩm có in dập chìm thông số tiêu chuẩn (như JIS H3300, ASTM B280) và tên thương hiệu uy tín (Toàn Phát, Taisei, Hailiang) trên thân ống.
